功能特点：
规格参数：
机箱规格
机箱高度：1.5U
卡槽数量：接口卡槽：2，控制卡槽：1
HDMI接口卡
输入接口
单卡支持4路HDMI1.3输入
最大支持1920x1080@60Hz分辨率，向下兼容常用标准分辨率
HDMI支持内嵌音频输入
输出接口
单卡支持6路HDMI1.3输出，1路3.5mm独立音频接口输出
最大支持1920x1080@50Hz分辨率，向下兼容常用标准分辨率
支持HDMI输入的内嵌音频信号分离输出
最大支持输入路数
4/8
最大支持输出路数
6/12
最大图层数
单个输出口2个图层，单卡6路输出共享9个图层
控制卡
支持1路RJ45以太网口(10/100M/1000M自适应)、1路RS232串口输入(DB9母)，1路RS232串口输出(DB9公)
工作温度
-0℃——45℃
工作湿度
5%RH—80%RH，无冷凝
储存温度
-10℃——60℃
储存湿度
5%RH—95%RH，无冷凝
电源
100VAC～240VAC，50/60Hz，2A
功率
40W
净重
5kg
尺寸（mm）
484*268*65

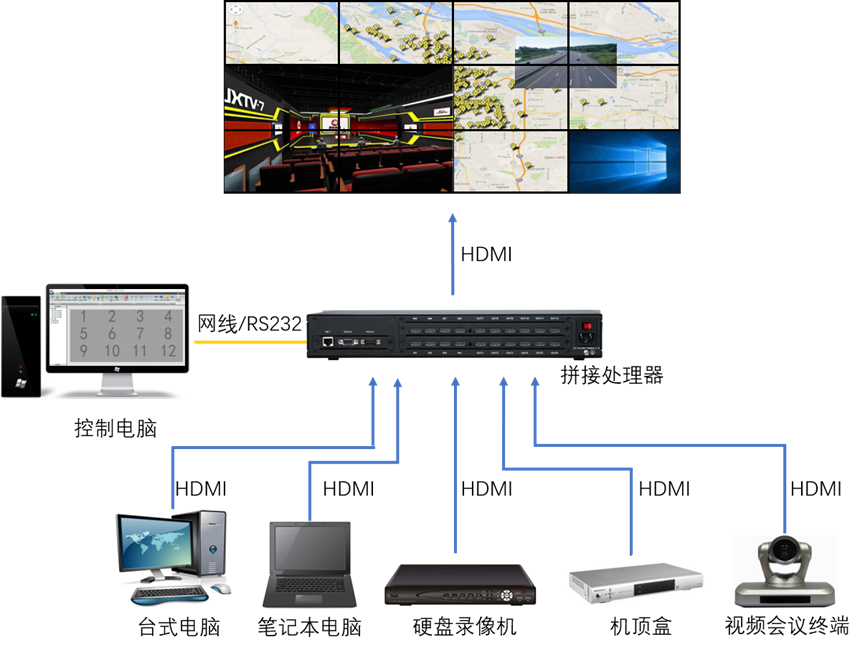

连接示意图：
