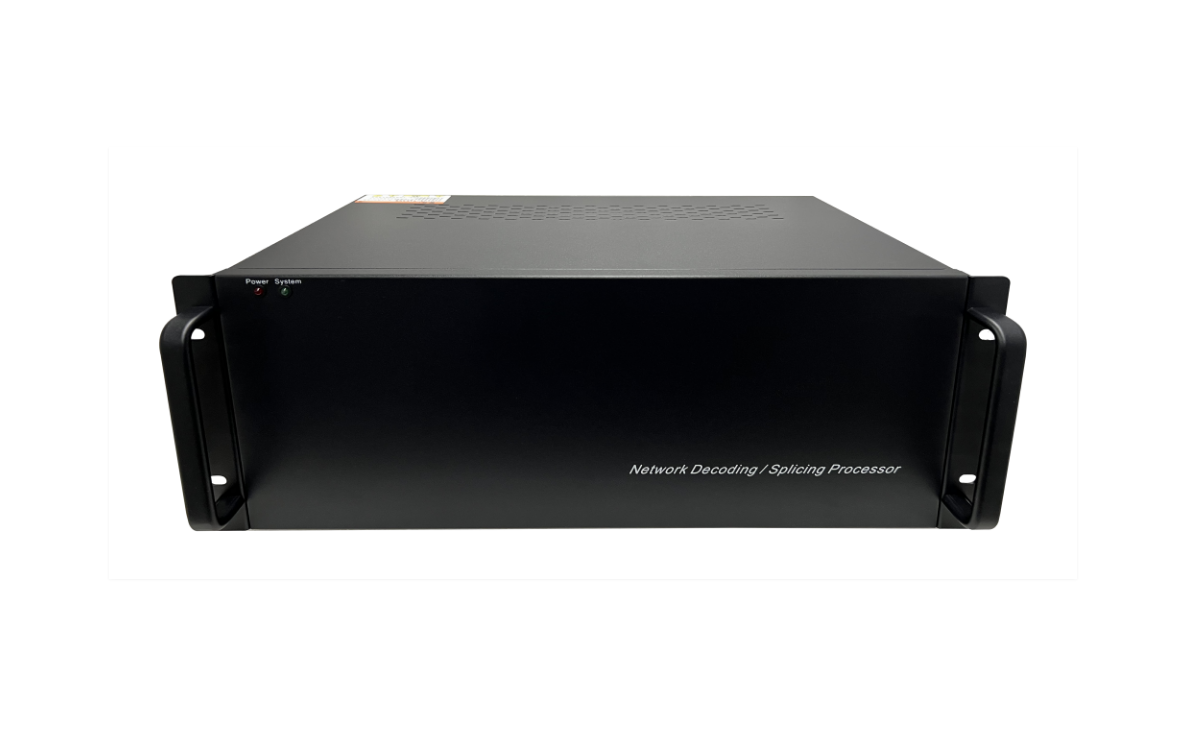

规格 | 1U机箱 | 2U机箱 | 4U机箱 | 8U机箱 |
槽位数 | 4个 | 12个 | 24个 | 48个 |
HDMI输出 | 4路 | 5-12路 | 13-24路 | 25-48路 |
HDMI输入 | 4路 | 5-12路 | 13-24路 | 25-48路 |
尺寸 （长*宽*高） | 483*280*44.5mm | 483*280*89mm | 483*280*178mm | 483*320*356mm |
重量 | 4 Kg | 6Kg | 14Kg | 26 Kg |
电源/功率 | DC：12V 3.3A <40W | AC：220V 50Hz <100W | AC：220V 50Hz <200W | AC：220V 50Hz <400W |
HDMI接口卡参数 | 接口 | 单块板卡1路HDMI输入，1路HDMI输出 可选配1路3.5mm音频输入和1路3.5mm音频输出接口 |
协议标准 | HDMI1.4、HDCP1.4 |
音频格式 | HDMI音频: LPCM 2.0 / 5.1 / 7.1CH；3.5mm模拟音频：LPCM 2.0CH |
输入分辨率 | 最大支持3840x2160@30Hz分辨率，向下兼容1920x1080@60Hz等标准分辨率 |
输出分辨率 | 支持3840x2160@30Hz、1920x1080@60Hz、1680x1050@60Hz、1280x720@60Hz、1024x768@60Hz分辨率 |
IP解码卡参数 | 单卡1路RJ45母座网口，连接交换机，支持8/32/64路IPC信号同时转发（1U机箱不支持IP解码卡），1张IP解码卡占用2路HDMI输出卡槽位置（三种解码卡） |
控制接口 | LAN接口 | 1路RJ45母座接口，控制网口，连接到局域网内 |
LINK网口 | 1路RJ45母座接口，用于多设备级联扩展 |
RS485接口 | 1路RS485,GND:接地,+：data+,-:data-，连接第三方中控 |
USB接口 | 2路USB2.0（预留，暂无功能定义） |
工作温度 | -0℃——45℃ |
工作湿度 | 5%RH—80%RH，无冷凝 |
储存温度 | -10℃——60℃ |
储存湿度 | 5%RH—95%RH，无冷凝 |
