该款光纤延长器可将HDMI信号通过单模光纤延长至10千米，视频分辨率最高达到4K2K@50/60Hz(YUV444)。发送端具有环路输出，音频嵌入以及EDID管理功能，接收端具有音频剥离功能，此产品支持双向红外控制，即用户可以在信号源端控制显示端设备，或在显示端控制信号源端设备，用户还可以使用RS-232接口在发射器和接收器之间互传命令。此产品具有抗干扰性强、安全性能高、体积小、重量轻等优点，在长距离传输方面具有无法比拟的优势。本产品可广泛应用于视频会议系统、多媒体信号广播、HDMI信号延伸等其他领域。
功能特性：
1.兼容HDMI2.0b、HDCP2.2和DVI1.0协议标准；
2.支持18Gbps带宽，视频分辨率高达4Kx2K@60Hz (YUV4:4:4)；
3.支持音频格式有LPCM2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby True HD,DTS-HD Master Audio；
4.标配LC单纤单模光模块，4K60/1080P分辨率可传输10千米；
5.发射端支持HDMI环出，以及音频加嵌功能，支持EDID管理；
6.接收端支持音频分离输出；
7.带双向IR红外控制和RS232传输；
8.采用5V/1A航空头电源供电。
规格参数：
光纤延长器规格参数 |
协议标准 | HDMI2.0b，HDCP2.2/HDCP1.4，DVI1.0 |
视频带宽 | 18Gbps |
视频分辨率 | 达到4K2K@50/60Hz(YUV 4:4:4), 4K2K@30Hz, 1080P@120Hz和1080P 3D@60Hz4 |
传输模式 | LC单模光纤 |
传输距离 | 10千米 |
色彩空间 | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
色彩深度 | 8/10/12-bit |
HDMI音频格式 | LPCM 2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X |
L/R音频格式 | PCM 2.0 |

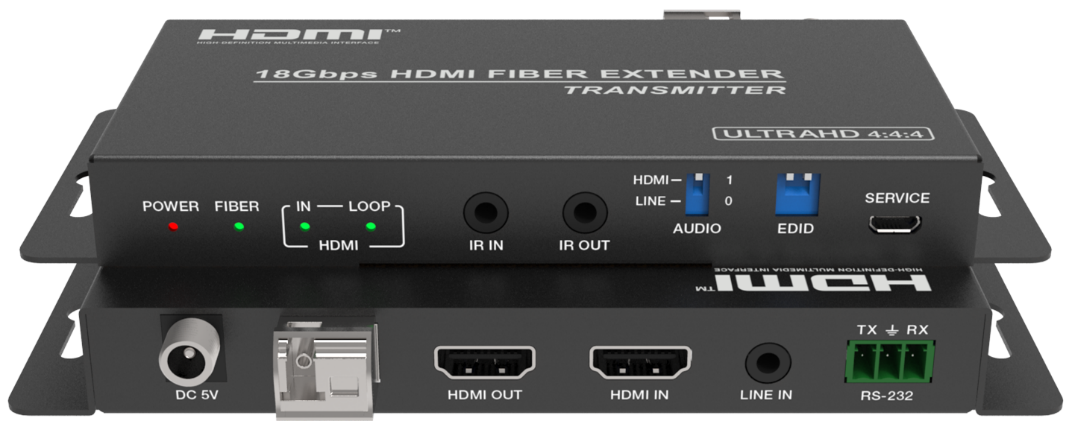

发射端接口 | 输入：1xHDMI IN Type A [19-pin 母口] 1xAUDIO IN [3.5mm Stereo Mini-jack] 输出：1xOptical Fiber Out [LC母口] 1xHDMI OUT Type A, 19-pin母口] 控制：1xIR TX [3.5mm Stereo Mini-jack] 1xIR RX [3.5mm Stereo Mini-jack] 1xRS-232 [凤凰端子] |

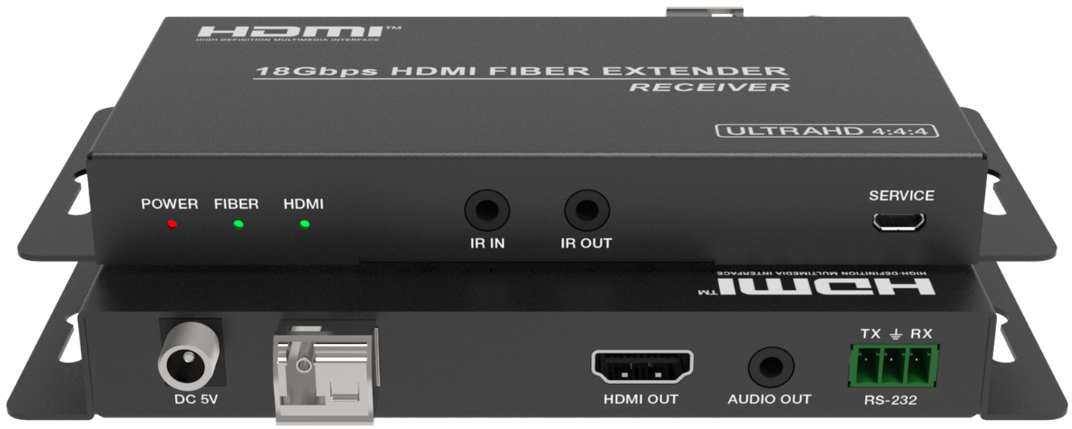

接收端接口 | 输入：1xOptical Fiber In [LC母口] 输出：1xHDMI OUT Type A [19-pin 母口] 1xAUDIO OUT [3.5mm Stereo Mini-jack] 控制：1xIR TX [3.5mm Stereo Mini-jack] 1xIR RX [3.5mm Stereo Mini-jack] 1xRS-232 [凤凰端子] |
静电保护 | ±8kV (空气放电) , ±4kV (接触放电) |
外壳 | 黑色金属外壳 |
尺寸(长*宽*高) | 发射器/接收器：134*68*18mm |
重量 | 发射器/接收器：280gx2 |
供电电源 | 输入：AC100~240V 50/60Hz
输出：DC 5V/1A |
电源功耗 | 发射器：3.85W（最大值） ，接收器：2.7W（最大值） |
工作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
相对湿度 | 20~90% RH (无凝结) |
