电视拼接器是一款自带拼接功能的产品，可以将多台显示屏拼接起来显示一幅4K分辨率的大画面，支持1路HDMI1.4输入，并将输入信号平均多分割并放大处理成全屏图像后从多路HDMI端口输出，也可以将其中一路信号同时复制给多路输出显示，支持HDMI内嵌音频和独立3.5mm音频分离输出；输入最大支持3840x2160@30Hz分辨率，输出最大支持1920x1080@60Hz分辨率。可广泛应用于多台电视机、监视器、拼接屏等需要拼接显示大画面的场合。

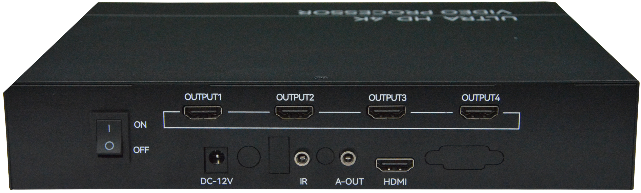

4路机箱

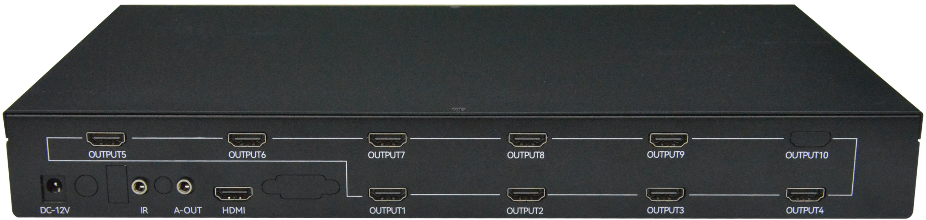

5-10路机箱

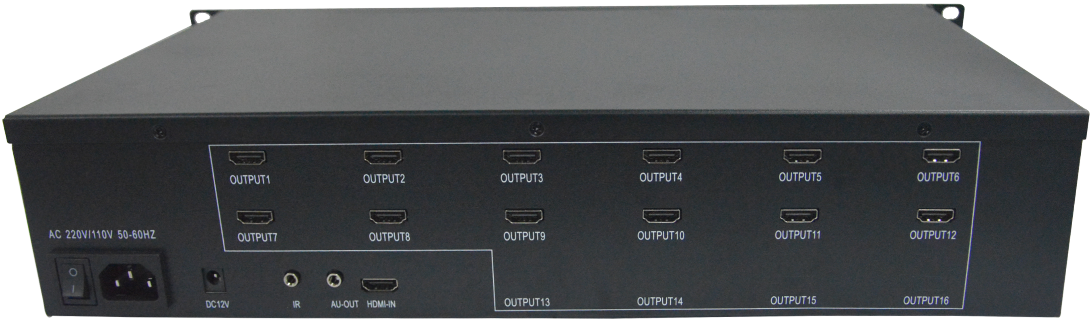

11-16路机箱
功能特性：
1．支持1路HDMI1.4输入，4---16路HDMI1.3、1路3.5mm音频输出；
2．输入最大支持3840x2160@30Hz分辨率，输出最大分辨率可达1920x1080@60Hz；
3．支持HDMI内嵌音频和独立3.5mm音频分离输出；
4．支持自带拼接功能，可以将输入信号分割成多个部分，并放大处理成全屏图像后从HDMI端口输出；
5．每路输出均支持图像180度旋转，支持显示屏倒装；
6．支持边缘屏蔽功能，可调整输出口之间图像消隐区域宽度，解决显示屏物理边框导致的图像脱节问题；
7．支持2*2、2*3、3*3、3*4、3*5、4*4等多种拼接模式，支持全屏拼接显示4K画面；
8．支持遥控器和按键设置设备参数。
规格参数：
电视拼接器规格参数 |
机箱规格 | 4路机箱 | 6-10路机箱 | 12-16路机箱 |
输入端口 | 1路HDMI | 1路HDMI | 1路HDMI |
输出端口 | 4路HDMI 1路3.5mm音频接口 | 6-10*HDMI 1*3.5mm音频接口 | 12-16路HDMI 1路3.5mm音频接口 |
电源 | DC：12V/3A | DC：12V/3A | AC：220V/50HZ 或110V/60HZ |
功率 | 16W | 36W | 64W |
尺寸（不含挂耳） | 245*185*45mm | 357*225*43mm | 435*255*87mm |
重量 | 1kg | 3kg | 7kg |
协议标准 | HDMI1.3、HDMI1.4、HDCP1.4 |
视频分辨率 | 输入最大支持3840x2160@30Hz，输出最大支持1920x1080@60Hz |
色彩深度 | 30bit |
传输距离 | 输入≤10m ，输出≤15m （AWG26 标准线缆） |
控制方式 | IR红外遥控器、按键 |
静电保护 | ±8kV (空气放电) , ±4kV (接触放电) |
工作温度 | 0℃~40℃ / 32℉~104℉ |
储存温度 | -20℃~60℃ / -4℉~140℉ |
相对湿度 | 20~90% RH (无凝结) |
