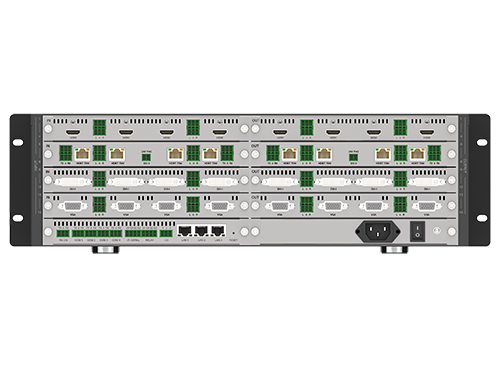

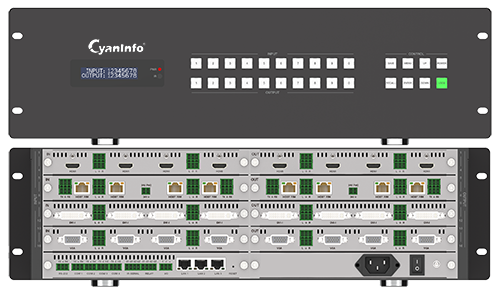

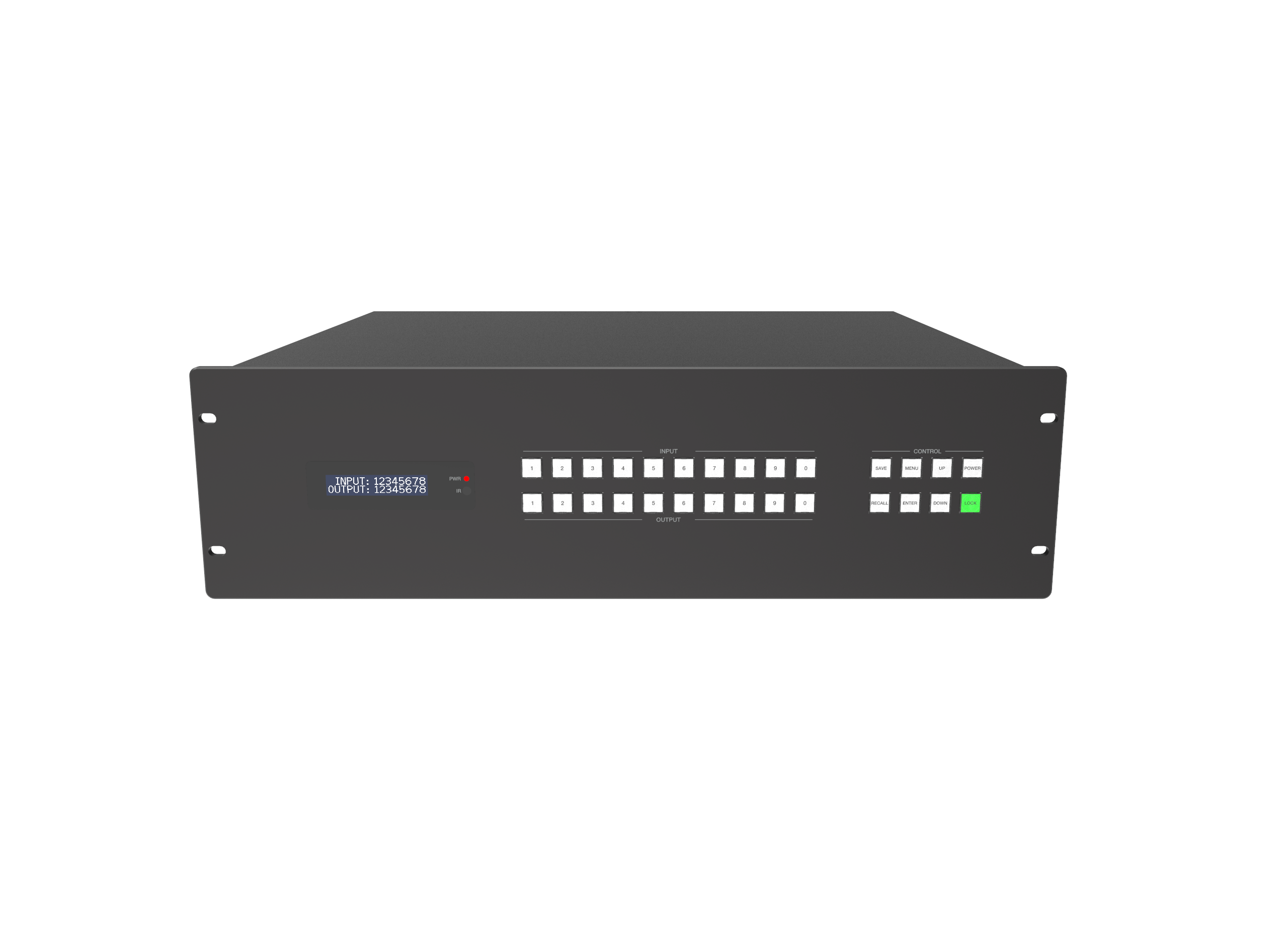

C5S系列混合无缝矩阵

产品型号：

立即咨询

—— 产品介绍 ——

本款混合无缝矩阵是一款支持各种音视频信号切换与分配，集成网络中控、视频墙功能的专业矩阵一体机。采用纯硬件高速矩阵切换芯片，集成度高、系统稳定、信号无压缩、无损耗、无延时处理。内置模块化网络中控，集成多种用户可直接调用的控制界面和智能控制模块，可直接控制其它外围设备。内置视频墙功能，可实现8/16/36路总输出路数范围内的任意拼接模式。支持最高4Kx2K@60Hz YCbCr 4:4:4 24bit的各类信号的输入/输出和任意路由，支持HDMI, DVI (DVI/HDMI/VGA/YPbPr/CVBS), VGA, SD/HD/3G-SDI, HDBaseT和光纤输入/输出板卡，一卡四路。输入板卡支持音频加嵌，输出板卡支持音频解嵌，为整个系统中的音频系统提供最大程度的支持。支持前面板按键 (带液晶显示屏)、红外遥控器、RS-232、LAN、上位机、内置中控APP控制。适用于视频会议、智慧城市、政府服务、企业管理、冶金钢铁、银行金融、公安交通、展览展示、生产调度、广播电视等领域。

功能特性：

Ø 模块化设计

采用模块化设计方式，输入卡、输出卡、控制卡等主要模块均为插卡式设计，灵活的插卡式设计为设备的升级和扩容，以及日常的维护带来了极大的便利性；

Ø 多种机箱规格选

采用标准机架式机箱结构设计，针对不同的输入、输出信号数量可选不同规格，目前支持2U（8进8出），3U（16进16出），6U（36进36出）三种机箱规格；

Ø 一卡四路设计

输入和输出板卡均采用一卡四路设计方式，客户可根据使用需求，配置不同种类的接口卡，最大限度地给予了用户配置的灵活性，每路通道独享带宽，确保信号处理的稳定性；

Ø 无缝切换

支持各种数字、模拟信号之间快速无缝切换，确保信号切换过程中画面无停顿、无撕裂、无黑屏或闪烁等过渡状态；

Ø 丰富的接口配置

支持HDMI、DVI-U、SD/HD/3G-SDI、VGA、HDBaseT、LC光纤的混合输入和混合输出，配DVI万能接口卡可实现DVI/HDMI/VGA/YPbPr/CVBS信号的任意转换；

Ø 4K60超高清输入输出

单通道交换信号速率高达18Gbps，最大支持4K60 YCbCr 4:4:4 24bit分辨率超高清视频信号的传输和切换；

Ø 音视频同步切换

输入输出板卡支持独立凤凰端子音频接口，支持各种视频信号的立体声音频加解嵌和同步切换功能；

Ø 自带拼接功能

输出卡支持自带拼接功能，实现多路输出拼接显示一个大画面，实现电视拼接墙应用，拼接墙基于Gen-Lock技术，任意输出通道间画面延迟低于0.1毫秒，画面无撕裂；

Ø 输出分辨率变换

支持固定分辨率输出，每路输出接口均可单独设定固定分辨率输出，可以适配不同比例和分辨率的显示设备，确保图像满屏显示；

Ø 图像优化处理

自带画质增强功能，支持手动调整输入和输出信号画质；

Ø 断电记忆功能

具有断电记忆工作状态功能，设备异常断电之后，能自动恢复断电之前的状态；

Ø 场景保存功能

支持预存多达64组场景，支持场景一键快速调用，场景切换时无黑场；

Ø EDID自适应

支持智能EDID管理，支持内置EDID和拷贝现场显示设备的EDID数据，更好地适应现场多样化的显示设备，提高信号兼容性；

Ø HDCP

支持HDCP1.4/HDCP2.2版本，支持正版蓝光DVD、机顶盒等加密高清信号源设备；

Ø 内置中控功能（选配）

内置网络中控模块，支持3路网口（交换机）、4组双向RS232端口、2组多模红外-串行输出端口、2组低压隔离继电器输出端口、2路GPIO干触点输入接口，集成多种用户可直接调用的控制界面和智能控制模块，可直接控制其它外围设备；

Ø APP控制（选配）

预制矩阵用户界面，支持鸿蒙、安卓、IOS手机和平板APP控制矩阵信号切换，用户还可根据实际需求自定义界面。

系统结构：

混合无缝矩阵是用于图像信号的接入、处理、切换、显示及控制的专业视频处理设备，信号源用于给系统提供可显示的高清内容，包括电脑、机顶盒、蓝光DVD、视频会议终端等，信号源的数据通过分配、传输、切换等中间环节，最终输出到显示屏上显示。


规格参数：

C5S系列混合无缝矩阵规格参数
机箱规格		C5S-M800	C5S-M1600	C5S-M3600
输入端口		8	16	36
输出端口		8	16	36
HDMI兼容		HDMI 1.4（2K系列卡）、HDMI 2.0b（4K系列卡）
HDCP兼容		HDCP 1.4（2K系列卡）、HDCP2.2（4K系列卡）
视频带宽		600MHz/18Gbps
色彩深度		2K系列卡：8/10/12-bit (1920x1080P60Hz、1920x1200P60Hz) 4K系列卡：8/10/12-bit (4K30Hz)，8-bit (4K60Hz 4:4:4)
色彩空间		RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0
音频格式		HDMI音频: LPCM 2.0 / 5.1 / 7.1CH；模拟音频：LPCM 2.0CH
静电保护		人体模型: ±8kV (空气放电) , ±4kV (接触放电)
传输距离		HDMI：1080P/15米，4K30/10米，4K60/5米 HDBT：1080P/70米/100米/150米，4K/40米/70米/120米 LC光纤：10千米
输入板卡	DVI	4路 DVI-I 24+5母座接口+4路3.81mm凤凰端子音频接口支持分辨率： HDMI: 640x480, 800x600, 1024x768, 1280x768, 1280x800, 1280x1024, 1360x768, 1400x1050,1600x1200, 1920x1080, 1920x1200 DVI / VGA: 640x480, 800x600, 1024x768, 1280x768, 1280x800, 1280x1024, 1360x768, 1400x1050,1600x1200, 1920x1080, 1920x1200 YPbPr: 480i60, 576i50, 720p50, 720p60, 1080i50, 1080i60, 1080p50, 1080p60 CVBS: PAL, NTSC
	HDMI	4路HDMI Type A母座接口+4路3.81mm凤凰端子音频接口支持分辨率： 2K板卡：640x480, 800x600, 1024x768, 1280x768, 1280x800, 1280x1024, 1360x768, 1400x1050,1600x1200, 1920x1080, 1920x1200 4K板卡：4Kx2K@60Hz, 4Kx2K@30Hz，向下兼容2K板卡支持的分辨率
	VGA	4路DB15母座接口+4路3.81mm凤凰端子音频接口支持分辨率：640x480, 800x600, 1024x768, 1280x768, 1280x800, 1280x1024, 1360x768, 1400x1050,1600x1200, 1920x1080, 1920x1200
	SDI	4路BNC母座接口+4路3.81mm凤凰端子音频接口支持分辨率：480i60, 576i50, 1080i50/60, 720p23/24/25/29/30/50/60, 1080p23/24/25/29/30/50/60
	HDBaseT	4路RJ45母座接口+4路3.81mm凤凰端子音频接口支持70m/100m/150m三种传输距离接口卡 70m板卡：2K分辨率70m，4K分辨率传输40m 100m板卡：2K分辨率100m，4K分辨率传输70m 150m板卡：2K分辨率150m，4K分辨率传输120m 支持分辨率： 2K板卡：640x480, 800x600, 1024x768, 1280x768, 1280x800, 1280x1024, 1360x768, 1400x1050,1600x1200, 1920x1080, 1920x1200 4K板卡：4Kx2K@60Hz, 4Kx2K@30Hz，向下兼容2K板卡支持的分辨率
	光纤	4路SFP_HOST, 20-pin母座接口+4路3.81mm凤凰端子音频接口标配LC接口光模块，单模单纤，传输距离10千米支持分辨率： 2K板卡：640x480, 800x600, 1024x768, 1280x768, 1280x800, 1280x1024, 1360x768, 1400x1050,1600x1200, 1920x1080, 1920x1200 4K板卡：4Kx2K@60Hz, 4Kx2K@30Hz，向下兼容2K板卡支持的分辨率
输出板卡	DVI	4路 DVI-I 24+5母座接口+4路3.81mm凤凰端子音频接口支持分辨率： HDMI / DVI / VGA: 1024x768p60, 1280x760p60, 1280x1024p60, 1360x768p60, 1680x1050p60,1600x1200p60, 1920x1080p30, 1920x1080p60,1920x1200p60
	HDMI	4路HDMI Type A母座接口+4路3.81mm凤凰端子音频接口支持分辨率： 2K板卡：1024x768p60, 1280x760p60, 1280x1024p60, 1360x768p60, 1680x1050p60,1600x1200p60, 1920x1080p30, 1920x1080p60,1920x1200p60 4K板卡：1024x768p60, 1280x760p60, 1280x1024p60, 1360x768p60, 1680x1050p60,1600x1200p60, 1920x1080p30, 1920x1080p60,1920x1200p60，3840x2160p30,3840x2160p60
	VGA	4路DB15母座接口+4路3.81mm凤凰端子音频接口支持分辨率： 1024x768p60, 1280x760p60, 1280x1024p60, 1360x768p60, 1680x1050p60,1600x1200p60, 1920x1080p30, 1920x1080p60,1920x1200p60
	SDI	4路BNC母座接口+4路3.81mm凤凰端子音频接口支持分辨率： 720p50, 720p60, 1080i50, 1080i60, 1080p24/25/30/50/60
	HDBaseT	4路RJ45母座接口+4路3.81mm凤凰端子音频接口支持70m/100m/150m三种传输距离接口卡 70m板卡：2K分辨率70m，4K分辨率传输40m 100m板卡：2K分辨率100m，4K分辨率传输70m 150m板卡：2K分辨率150m，4K分辨率传输120m 支持分辨率： 2K板卡：1024x768p60, 1280x760p60, 1280x1024p60, 1360x768p60, 1680x1050p60,1600x1200p60, 1920x1080p30, 1920x1080p60,1920x1200p60 4K板卡：1024x768p60, 1280x760p60, 1280x1024p60, 1360x768p60, 1680x1050p60,1600x1200p60, 1920x1080p30, 1920x1080p60,1920x1200p60，3840x2160p30,3840x2160p60
	光纤	4路SFP_HOST, 20-pin母座接口+4路3.81mm凤凰端子音频接口标配LC接口光模块，单模单纤，传输距离10千米支持分辨率： 2K板卡：1024x768p60, 1280x760p60, 1280x1024p60, 1360x768p60, 1680x1050p60,1600x1200p60, 1920x1080p30, 1920x1080p60,1920x1200p60 4K板卡：1024x768p60, 1280x760p60, 1280x1024p60, 1360x768p60, 1680x1050p60,1600x1200p60, 1920x1080p30, 1920x1080p60,1920x1200p60，3840x2160p30,3840x2160p60
控制接口		RS232 [3-pin凤凰端子] /RJ-45
中控接口（选配）		4 x COM [3-pin凤凰端子] 2 x IR-SERIAL 2 x RELAY 2 x I/O 3 x LAN（RJ45）
控制方式		前面板按键、RS232、TCP/IP、IR遥控器、中控
尺寸WDH(mm)		48337889	483378133	483378266
功率		35W~90W	70W~170W	100W~350W
电源		输入：AC180 - 240V 50/60Hz
操作温度		0°C ~ 40°C / 32°F ~ 104°F
储存温度		-20°C ~ 60°C / -4°F ~ 140°F
相对湿度		20~90% RH (无凝结)
