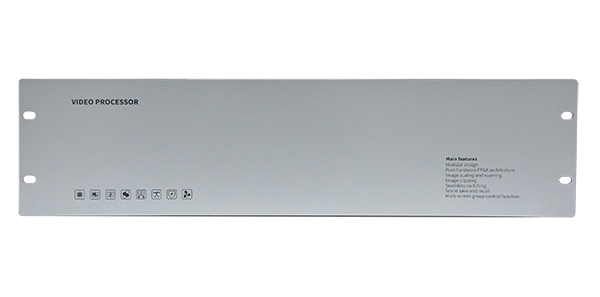

该产品是一款专门针对多屏拼接项目设计的一款专业化的全高清图像处理设备，能够将图像在屏幕上任意拼接、开窗、漫游、叠加显示。采用纯硬件FPGA架构，保证设备能够7x24小时稳定工作；涵盖了3U（8进18出）、5U（16进30出）、8U（40进64出）三种机箱规格，支持HDMI、DVI、VGA、DP/HDMI 4K30、IP信号输入，以及HDMI信号输出，支持信号无缝切换。产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程，电视教学、指挥控制中心等场合。

Ø  采用全硬件一体化设计，无任何PC模块，不会出现系统崩溃、病毒、死机等不良现象；

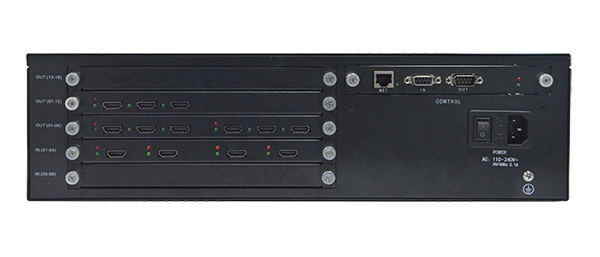

Ø  输入卡、输出卡、控制卡等均采用模块化设计，可对板卡进行任意插拔和更换，方便系统升级维护；

Ø  支持HDMI、DVI、VGA、DP/HDMI 4K30、IP信号输入，以及HDMI信号输出；

Ø  所有接入的信号窗口均可在显示范围内任意移动、缩放、多画面、切换、叠加等，也可任意制定多种分屏、全屏、组合屏显示模式；

Ø  无缝切换，真正意义上实现输入信号“0”秒切换，信号切换过程无黑场困扰，无卡顿、信号无缝实时切换，切换效果更加流畅；

Ø  支持场景快速调用，支持将多种图像显示模式保存为场景，快速调用。

系统结构：

拼接处理器用于图像信号的接入、处理、显示及控制功能，信号源用于给系统提供可显示的信号，包括电脑、播放盒、摄像头等，信号源的数据通过分配、传输、切换等中间环节，最终输出到液晶拼接屏上显示。

拼接处理器是大屏幕显示系统的控制核心，负责将信号源的图像按照用户要求送到输出的大屏上，并通过系统中的控制服务器对整个系统进行有效管理。

技术优势：

Ø  纯硬件架构

拼接处理器采用纯硬件架构，核心为大规模的FPGA阵列，区别于PC架构的处理器，无系统崩溃、中病毒风险；

Ø  多种可选机箱规格

采用专业的机箱结构设计，针对不同的输入、输出信号类型及数量制定机箱规格，涵盖了3U（8进18出）、5U（16进30出）、8U（40进64出）三种机箱规格；

Ø  模块化设计

输入卡、输出卡、控制卡均采用模块化设计，更换更加灵活方便，减轻现场的维护工作;

Ø  多种图像显示效果

支持输入信号在屏幕任意位置开窗、叠加、漫游，实现单屏分割、多屏拼接、跨屏显示以及画中画等多种显示效果，单屏支持开两个窗口；

Ø  信号无缝切换

无缝切换，实现输入信号“0”秒切换，信号切换过程无黑场困扰，无卡顿、信号无缝实时切换，切换效果更加流畅；

Ø  丰富的接口配置

支持HDMI、DVI、VGA、DP/HDMI 4K30、IP等多信号混合输入，以及HDMI信号输出，无需接头或者转接线材；

Ø  IP流实时解码

IP流实时解码，支持H.265/H.264标准IPC解码，支持标准ONVIF、RTSP等网络流媒体协议接入，可兼容市面主流品牌网络摄像机（IPC）、NVR、视频流媒体服务器等，单网口最大支持16路1080p/32路720P/64路D1同时解码；

Ø  屏幕分组控制

支持输出分组，单台设备支持多达4个分组屏幕控制，屏组分辨率支持自定义，多组拼接屏集中管理独立操作，便于对多套显控系统进行集中管控；

Ø  信号状态可视化

支持输入信号自检测功能，实时检测当前设备的工作状态，无需开窗操作即可依靠信号指示灯快速判断设备接入状态是否正常；

Ø  信号裁剪功能

Ø  设备可对输入信号进行去黑边、裁切功能，使得对画面的控制方法更加丰富多样，可以完美解决前端信号产生的黑边问题，或者对信号进行局部放大；

Ø  APP控制

支持鸿蒙/安卓/苹果系统的手机/平板APP控制设备预设的场景切换以及拼接屏开关机；

Ø  多种控制方式

支持APP、TCP/IP网络、RS232串口控制，支持第三方设备对其进行控制。

规格参数：
