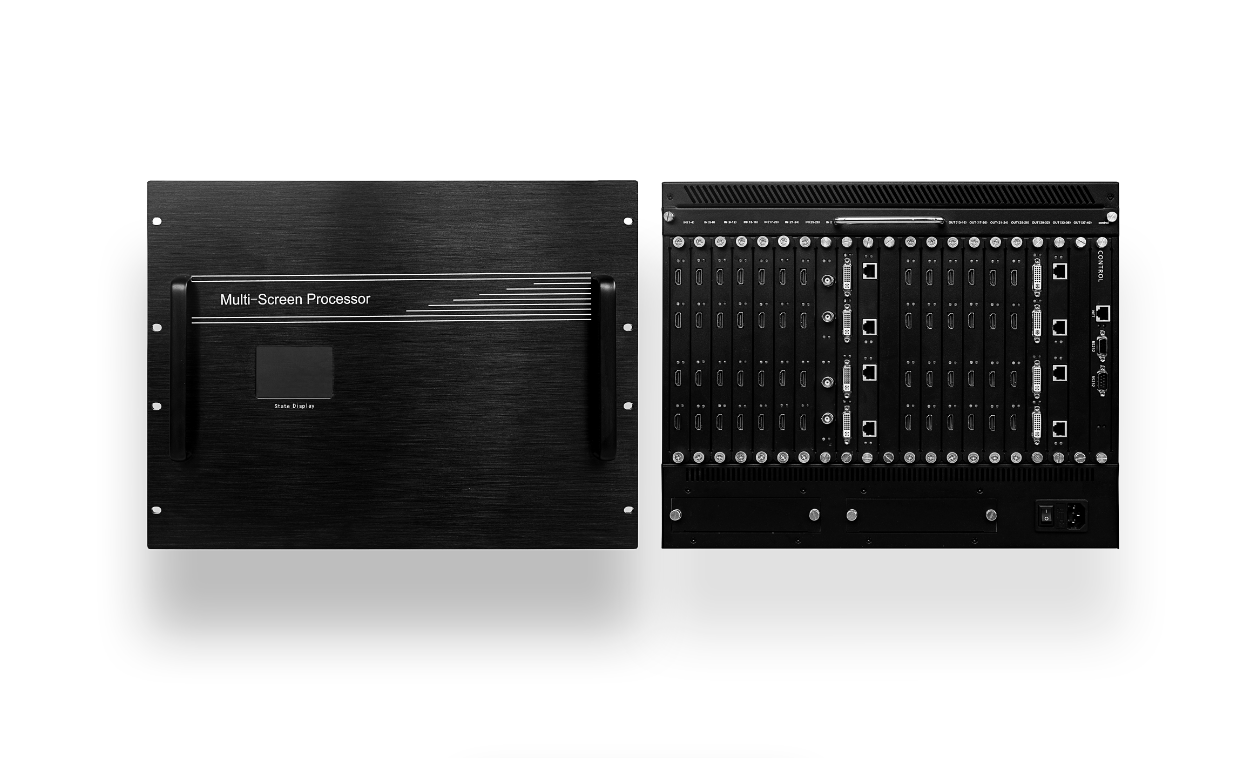

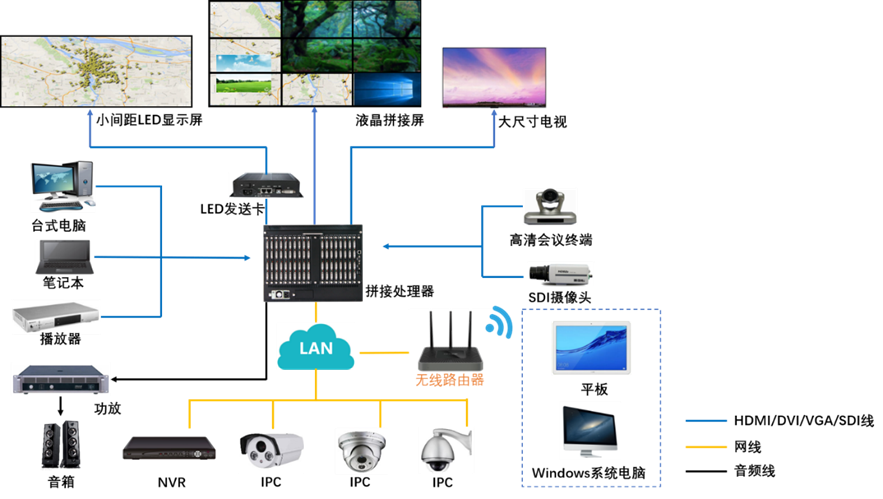

输入槽位

3/2

4

10

18

输出槽位

2/3

5

10

18

最大输入端口数量

12/8

16

40

72

最大输出端口数量

8/12

20

40

72

输入板卡

HDMI输入板卡:

1.单卡支持4路HDMI输入（HDMI Type A 19pin 母座）；

2.HDMI输入兼容HDMI1.3和DVI1.0协议标准，支持HDCP1.4，最大支持1920x1080@60Hz分辨率，并向下兼容其他标准分辨率；

3.支持HDMI内嵌音频输入，选配音频输出卡，可以将HDMI内嵌音频分离输出。

纯音频输入板卡:

1.单卡支持4路3.5mm+4路3.81mm凤凰端子音频输入，3.5mm和凤凰端子接口为复用接口，二选一使用；

2.支持LPCM 2.0CH音频格式。

4K30 输入板卡：

1.单卡支持2路HDMI1.4输入（HDMI Type A 19pin 母座）、2路DP1.1输入（20pin   Full Size DisplayPort母座），HDMI和DP为复用接口，二选一使用；

2.HDMI输入兼容HDMI1.4和DVI1.0协议标准，支持HDCP1.4，最大支持3840x2160@30Hz分辨率，并向下兼容其他标准分辨率。

4K60 输入板卡：

1.单卡支持1路HDMI2.0输入（HDMI Type A 19pin 母座）、1路DP1.2输入（20pin   Full Size DisplayPort母座），HDMI和DP为复用接口，二选一使用；

2.HDMI输入兼容HDMI2.0和DVI1.0协议标准，支持HDCP2.2，最大支持3840x2160@60Hz分辨率，并向下兼容其他标准分辨率。

HDBaseT输入板卡：

1.单卡支持4路HDBaseT输入（8pin RJ45母座）；

2.1920x1080@60Hz分辨率，并向下兼容其他标准分辨率；

3.通过CAT6类网线最远可传输70米，需配合HDBaseT发送盒使用

DVI输入板卡：

1.单卡支持4路DVI输入（24+5pin DVI-I母座），DVI-D纯数字信号输入；

2.DVI输入兼容HDMI1.3和DVI1.0协议标准，最大支持1920x1080@60Hz分辨率，并向下兼容其他标准分辨率。

VGA输入板卡：

1.单卡支持4路VGA输入（15pin D-sub母座）；

2.1920x1080@60Hz分辨率，并向下兼容其他标准分辨率。

CVBS输入板卡:

1.单卡支持2路DB15输入（15pin D-sub母座），可选半卡1路输入；

2.每路输入接口配合1拖8辫子线，可以接入8路CVBS信号

3.NTSC/PAL制式自适应。

SDI输入板卡：

1.单卡支持4路SDI输入，4路SDI环出（BNC母座）；

2.兼容SD-SDI、HD-SDI、3G-SDI，最大支持1920x1080@60Hz分辨率。

1路IP解码输入板卡：

1.单卡支持1路IP输入（8pin RJ45母座）；

2.支持H.265/H.264标准，支持标准ONVIF协议，支持标准RTSP流解码；

3.单卡支持4路1080p/8路720P/16路D1视频同时解码显示；

4.单卡支持开4个窗口，每个窗口可以做1/4/画面分割显示。

1路IP解码输入板卡：

1.单卡支持1路IP输入（8pin RJ45母座）；

2.支持H.265/H.264标准，支持标准ONVIF协议，支持标准RTSP流解码；

3.单卡支持16路1080p/32路720P/64路D1视频同时解码显示；

4.单卡支持开4个窗口，每个窗口可以做1/4/9/16画面分割显示。

2路IP解码输入板卡：

1.单卡支持2路IP输入（8pin RJ45母座）；

2.支持H.265/H.264标准，支持标准ONVIF协议，支持标准RTSP流解码；

3.单卡支持32路1080p/64路720P/128路D1视频同时解码显示；

4.单卡支持开8个窗口，每个窗口可以做1/4/9/16画面分割显示。

输出板卡

两窗HDMI输出板卡：

1.支持4路HDMI输出（HDMI Type   A 19pin 母座）；

2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz；；

3.单个输出口支持开2个2K信号窗口。

四窗HDMI输出板卡：

1.支持2路HDMI输出（HDMI Type   A 19pin 母座）；

2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz；；

3.单个输出口支持开4个2K信号窗口。

两窗DVI输出板卡：

1.支持4路DVI输出（24+5pin   DVI-I母座），通过转接头可转VGA信号输出；

2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz；

3.单个输出口支持开2个2K信号窗口。

四窗DVI输出板卡：

1.支持2路DVI输出（24+5pin   DVI-I母座），通过转接头可转VGA信号输出；

2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz；

3.单个输出口支持开4个2K信号窗口。

两窗SDI输出板卡：

1.支持4路SDI输出（BNC母座）；

2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz；

3.单个输出口支持开2个2K信号窗口。

四窗SDI输出板卡：

1.支持2路SDI输出（BNC母座）；

2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz；

3.单个输出口支持开4个2K信号窗口。

音频输出板卡：

1.支持4路3.5mm+4路3.81mm凤凰端子音频输出，3.5mm和凤凰端子接口为复用接口，二选一使用；

2.支持LPCM 2.0CH音频格式；

3、支持HDMI输入卡内嵌音频（2K输入卡）以及音频输入卡音频信号输出。

回显卡

1路RJ45 1000M以太网口。单卡支持同时预监回显8路2K或者2路4K60信号，不支持4K30信号预监回显

最大图层数

单个输出口2/4个图层，单输出卡共享8个图层

控制卡

支持1路RJ45以太网口(10/100M自适应)、1路RS232串口输入(DB9母)，1路RS232串口输出(DB9公)

工作温度

-0℃——45℃

工作湿度

5%RH—80%RH，无冷凝

储存温度

-10℃——60℃

储存湿度

5%RH—95%RH，无冷凝

电源

100VAC～240VAC，50/60Hz

功率

100W（3U机箱）

320W（5U机箱）

350W（8U机箱）

500W（14U机箱）

尺寸（mm）

484 x 322 x 122

484 x 288 x 220

484 x 302 x 356

484 x 314 x 650
