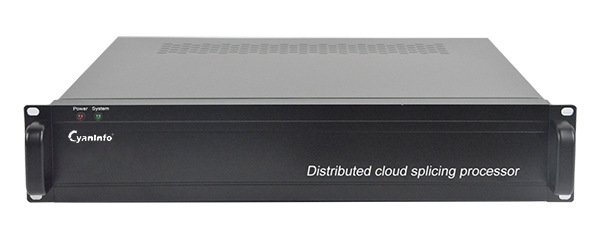

此系列产品是一款纯HDMI接口的可视化拼接处理器，采用海思专业高端SOC芯片,内置ARM多核处理器和高性能的H.265/H.264视频编解码引擎，集成了包含多项复杂图像处理算法的高性能视频/图像处理引擎。支持安卓/鸿蒙APP、WEB浏览器控制方式，支持在控制端预览信号源内容，并实时回显屏幕上显示的画面；支持HDMI超高清4K采集和输出能力，单卡集输入、输出于一体，支持HDMI内嵌音频，以及3.5mm模拟音频加嵌和解嵌，支持音视频信号同步和异步切换。单个HDMI输出口可同时开16个窗口，所有窗口均可任意跨屏漫游、自由缩放、叠加；采用Linux操作系统，具备良好的设备稳定性及优异的图像处理能力。产品主要应用于多媒体会议厅、展览展示厅、大型公安交警指挥中心，大型现代化工厂的工艺流程可视化平台，超大型商业综合体等指挥场所等场合。

功能特性

Ø  多种规格可选

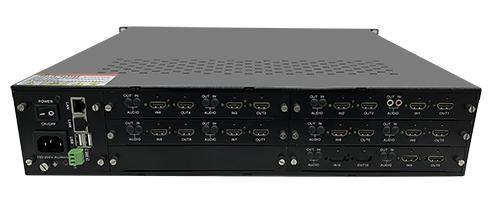

采用专业的机箱结构设计，针对不同的接口数量需求，可选配不同的规格，涵盖了1U（4进4出）、2U（12进12出）、4U（24进24出）、8U（48进48出）四种机箱规格，并支持多台设备级联，级联时多台设备的输入接口和输出口可共享，任意一路信号均可全屏放大显示，最大支持256个屏幕拼接成一个整屏幕；

Ø  Linux操作系统

采用Linux操作系统，无任何PC模块，不会出现系统崩溃、病毒、死机等不良现象，安全稳定；

Ø  4K输入和输出

每路输入和输出接口均支持3840×2160@30Hz分辨率，并向下兼容1920x1080@60Hz等常规分辨率；

Ø  APP可视化控制

支持安卓/鸿蒙手机和平板APP可视化操作，支持APP控制画面分割、开窗、漫游、信号切换以及场景调用，并支持在软件中预览信号源画面，实时回显屏幕上显示的内容；

Ø  WEB控制

采用B/S架构，无需安装控制软件，支持WEB跨平台控制，支持麒麟、鸿蒙、Windows、iOS、Android、Linux等各类操作系统，并支持在WEB浏览器中预览信号源画面，实时回显屏幕上显示的内容；

Ø  音视频信号切换

支持HDMI内嵌音频输入输出，并支持1路3.5mm独立音频加嵌输入和1路3.5mm音频解嵌输出，支持音视频信号同步和异步切换；

Ø  单屏16画面分割

每个输出口均支持1/4/9/16以及自定义分割模式，单屏最大支持同时开16个窗口，每个窗口均可以在屏幕任意位置漫游、叠加、缩放，实现单屏分割、多屏拼接、跨屏显示以及画中画等多种显示效果；

Ø  LED滚动字幕

支持输出端叠加矢量LED字幕功能，可在屏幕顶部设定静态和滚动字幕，字幕内容、大小、颜色、滚动方式可自定义；

Ø  输入字符叠加

支持输入字符叠加功能，可自定义输入字符内容，用于标识信号源名称，并支持叠加实时时间，叠加字符的颜色、位置、日期格式可自定义；

Ø  第三方设备控制

开放TCP/IP网络、RS485串口控制协议，支持网络/模拟键盘控制，以及第三方中控对设备进行控制；

Ø  多用户管理

支持多用户管理，可同时添不少于30个用户，多个用户可同时控制设备，多用户之间操作状态实时同步；

Ø  预案管理

支持预案模式保存，可以将屏幕上的显示布局保存为预案，以图形化界面方式显示，支持预案模式手动切换和自动定时轮巡；

Ø  通道自动轮巡

支持通道自动定时轮巡，可选择多个输入预案在某个窗口上进行自动定时切换，且不影响其他窗口的显示；

Ø  数据备份

内嵌数据库，可以对用户设置好的配置参数导出成文件进行备份，防止数据丢失。

系统结构：

    可视化拼接处理器是用于音视频信号的接入、处理、切换以及控制的专业处理设备，信号源用于给系统提供可显示的高清内容，包括电脑、机顶盒、录像机、会议摄像机等，信号源的数据通过分配、传输、解码、处理、切换等中间环节，最终输出到屏幕上显示。

规格参数
