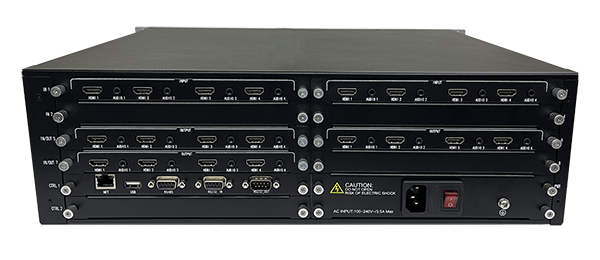

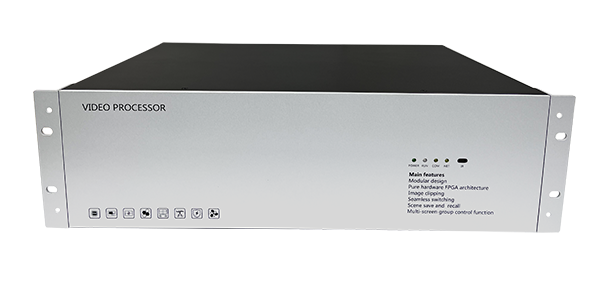

该产品是一款支持2k分辨率混合接口类型的拼接处理器,是专门针对多屏拼接项目专业化的高端全高清图像处理设备,能够将图像在屏幕上任意拼接、开窗、漫游、叠加显示,单屏可最多支持开4个窗口。采用纯硬件FPGA 架构,保证设备能够7x24小时稳定工作;采用模块化设计方式,涵盖了3U、6U两种机箱规格,支持HDMI/DVI/VGA/SDI/CVBS信号输入,以及HDMI/DVI/VGA信号输出。产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程,电视教学、指挥控制中心等场合。
系统结构:
拼接处理器用于图像信号的接入、处理、显示及控制功能,信号源用于给系统提供可显示的信号,包括电脑、播放盒、摄像头等,信号源的数据通过分配、传输、切换等中间环节,最终输出到液晶拼接屏上显示。
拼接处理器是大屏幕显示系统的控制核心,负责将信号源的图像按照用户要求送到输出的大屏上,并通过系统中的控制服务器对整个系统进行有效管理。
技术优势:
Ø 纯硬件架构
拼接处理器采用纯硬件架构,核心为大规模的FPGA阵列,区别于PC架构的处理器,无系统崩溃、中病毒风险;
Ø 多种可选机箱规格
采用专业的机箱结构设计,针对不同的输入、输出信号类型及数量制定机箱规格,支持3U、6U两种机箱规格;
Ø 输出卡槽混插
支持任意输出通道混插,可合理分配输入输出资源,用户自定义输入输出,所有输出插槽均可同时支持输入卡,最大限度地利用设备插槽的资源,为系统配置带来了极大的灵活度和便利性;
Ø 模块化设计
输入卡、输出卡、控制卡均采用模块化设计,更换更加灵活方便,减轻现场的维护工作;
Ø 多种图像显示效果
支持输入信号在屏幕任意位置开窗、叠加、漫游,实现单屏分割、多屏拼接、跨屏显示以及画中画等多种显示效果,单屏支持开2个窗口;
Ø 移动端APP控制功能
支持移动端可视化管理,通过安卓平板APP可控制信号开窗、叠加、漫游、场景保存和切换等;
Ø 丰富的接口配置
输入支持HDMI、DVI、VGA、SDI、CVBS,无需任何转接头或者转接线材,输出支持HDMI、DVI、VGA,无需接头或者转接线材;
Ø 2K高清信号处理
输入和输出接口均最大支持1920x1080@60Hz分辨率,向下兼容常规分辨率;
Ø 自定义输出分辨率
每个输出接口均支持自定义输出有效分辨率,可以直接对接LED发送卡,支持小间距LED屏拼接,单个输出口分辨率横向最大1920点,纵向最大1080点;
Ø 屏幕分组控制
支持输出分组管理,单台设备支持多达5个分组屏幕控制,每个屏组行列数和分辨率支持自定义,多组屏幕集中管理独立操作,便于对多套显控系统进行集中管控;
Ø 信号状态可视化
支持输入信号自检测功能,实时检测当前设备的工作状态,无需开窗操作即可依靠信号指示灯快速判断设备接入状态是否正常;
Ø 字符叠加功能
支持在信号窗口上叠加字符,字符内容、颜色、位置可调,可以用于对信号源进行标识;
Ø 倍频倍线功能
支持倍线倍频功能,可以对低分辨率,低场频的输入信号倍频倍线处理,统一处理使得图像增强处理输出到相同分辨率信号,极大程度地提升了画面的整体质量;
Ø 色彩调节功能
支持调节信号源颜色、亮度等参数调整,解决前端信号色彩还原度问题;
支持APP、TCP/IP网络、RS232串口等控制方式,支持第三方设备对其进行控制;
Ø 智能温控技术
采用智能温控技术,机箱温度、风扇转速等智能同步控制,最大限度地控制设备功耗,实现节能环保;
Ø 设备无人值守
支持实时监测设备电压、电流等电气信息,并可以对异常信息进行告警,提示未处理故障信息数量,可满足用户无人值守等特殊需求。
规格参数:
拼接处理器规格参数 |
规格 | 3U机箱 | 6U机箱 |
槽位 | 8个 (4个输入卡槽,4个输入/输出混插卡槽) | 18个 (9个输入卡槽,9个输入/输出混插卡槽) |
端口 | 4-28路输入端口 4-16路输出端口 总端口数≤32路 | 4-68路输入端口 4-36路输出端口 总端口数≤72路 |
单屏开窗能力 | 2/4窗 |
输入板卡 | HDMI输入板卡: 1.单卡支持4路HDMI输入(HDMI Type A 19pin 母座); 2.HDMI输入兼容HDMI1.3和DVI1.0协议标准,支持HDCP1.4,最大支持1920x1080@60Hz分辨率,并向下兼容其他标准分辨率; 3.支持输入字符叠加功能。 |
DVI输入板卡: 1.支持4路DVI输入(24+5pin DVI-I母座),DVI-D纯数字信号输入,可选半卡2路输入; 2.DVI输入兼容HDMI1.3和DVI1.0协议标准,最大支持1920x1080@60Hz分辨率,并向下兼容其他标准分辨率; 3.支持输入字符叠加功能。 |
VGA输入板卡: 1.支持4路VGA输入(15pin D-sub母座),可选半卡2路输入; 2.1920x1080@60Hz分辨率,并向下兼容其他标准分辨率; 3.支持输入字符叠加功能。 |
CVBS输入板卡: 1.支持4路CVBS输入(BNC母座); 2.NTSC/PAL制式自适应; 3.支持输入字符叠加功能。 |
SDI输入板卡: 1.支持4路SDI输入(BNC母座); 2.兼容SD-SDI、HD-SDI、3G-SDI,最大支持1920x1080@60Hz分辨率; 3.支持输入字符叠加功能。 |
输出板卡 | HDMI输出板卡: 1.支持4路HDMI输出(HDMI Type A 19pin 母座); 2.HDMI输入兼容HDMI1.3和DVI1.0协议标准,最大支持1920x1080@60Hz分辨率,并向下兼容其他标准分辨率; 3.单个输出口支持开2个信号窗口。 |
DVI输出板卡: 1.支持4路DVI输出(24+5pin DVI-I母座),DVI-D纯数字信号输出; 2.DVI输入兼容HDMI1.3和DVI1.0协议标准,最大支持1920x1080@60Hz分辨率,并向下兼容其他标准分辨率; 3.单个输出口支持开2个信号窗口。 |
VGA输出板卡: 1.支持4路VGA输出(15pin D-sub母座); 2.1920x1080@60Hz分辨率,并向下兼容其他标准分辨率; 3.单个输出口支持开2个信号窗口。 |
最大图层数 | 单个输出口2个图层 |
控制卡 | 支持1路RJ45以太网口(10/100M/1000M自适应)、1路RS232串口输入(DB9母座),1路RS232串口输出(DB9公座) |
工作温度 | -0℃——45℃ |
工作湿度 | 5%RH—80%RH,无冷凝 |
储存温度 | -10℃——60℃ |
储存湿度 | 5%RH—95%RH,无冷凝 |
电源 | 100VAC~240VAC,50/60Hz |
功率 | 150W(3U机箱) | 275W(6U机箱) |
尺寸(mm) | 483 x 320 x 133 | 483 x 320 x 266 |
