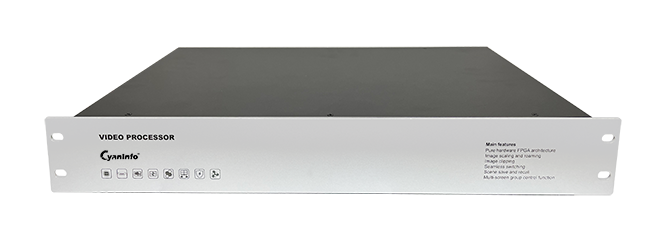

该产品是一款纯HDMI接口的拼接处理器，是专门针对多屏拼接项目设计的一款专业化的全高清图像处理设备，支持视频信号在屏幕上任意拼接、开窗、漫游、叠加显示。采用纯硬件FPGA架构，保证设备能够7x24小时稳定工作；涵盖了4进6出、4进12出、8进12出三种规格，支持HDMI信号输入，以及HDMI信号输出，支持信号无缝切换。产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程，电视教学、指挥控制中心等场合。

功能特性

Ø  采用全硬件一体化设计，无任何PC模块，不会出现系统崩溃、病毒、死机等不良现象；

Ø  支持HDMI信号输入，以及HDMI信号输出；

Ø  所有接入的信号窗口均可在显示范围内任意移动、缩放、多画面、切换、叠加等，也可任意制定多种分屏、全屏、组合屏显示模式；

Ø  无缝切换，真正意义上实现输入信号“0”秒切换，信号切换过程无黑场困扰，无卡顿、信号无缝实时切换，切换效果更加流畅；

Ø  支持场景快速调用，支持将多种图像显示模式保存为场景，快速调用。

系统结构

       拼接处理器用于图像信号的接入、处理、显示及控制功能，信号源用于给系统提供可显示的信号，包括电脑、播放盒、摄像头等，信号源的数据通过分配、传输、切换等中间环节，最终输出到液晶拼接屏上显示。

拼接处理器是大屏幕显示系统的控制核心，负责将信号源的图像按照用户要求送到输出的大屏上，并通过系统中的控制服务器对整个系统进行有效管理。

技术优势：

Ø  纯硬件架构

拼接处理器采用纯硬件架构，核心为大规模的FPGA阵列，区别于PC架构的处理器，无系统崩溃、中病毒风险；

Ø  多种规格可选

支持4进6出、4进12出、8进12出三种规格可选；

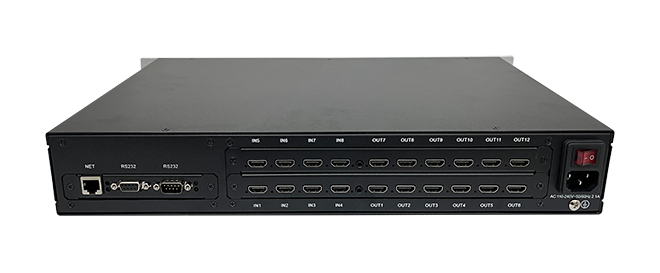

Ø  HDMI接口

支持HDMI接口输入和输出，输入和输出最大支持1920x1080@60Hz分辨率；

Ø  3.5mm独立音频输出

支持HDMI内嵌音频输入，独立3.5mm音频输出，支持音视频信号同步和异步切换；

Ø  多种图像显示效果

支持输入信号在屏幕任意位置开窗、叠加、漫游，实现单屏分割、多屏拼接、跨屏显示以及画中画等多种显示效果，单屏支持开两个窗口，单卡6路输出共享9个窗口；

Ø  信号无缝切换

无缝切换，实现输入信号“0”秒切换，信号切换过程无黑场困扰，无卡顿、信号无缝实时切换，切换效果更加流畅；

Ø  屏幕分组控制

支持输出分组，单台设备支持多达4个分组屏幕控制，屏组分辨率支持自定义，多组拼接屏集中管理独立操作，便于对多套显控系统进行集中管控；

Ø  信号状态可视化

支持输入信号自检测功能，实时检测当前设备的工作状态，无需开窗操作即可依靠信号指示灯快速判断设备接入状态是否正常；

Ø  信号裁剪功能

设备可对输入信号进行去黑边、裁切功能，使得对画面的控制方法更加丰富多样，可以完美解决前端信号产生的黑边问题，或者对信号进行局部放大；

Ø  APP控制

支持鸿蒙/安卓/苹果系统的手机/平板APP控制设备预设的场景切换以及拼接屏开关机；

支持APP、TCP/IP网络、RS232串口控制，支持第三方设备对其进行控制。

规格参数：
