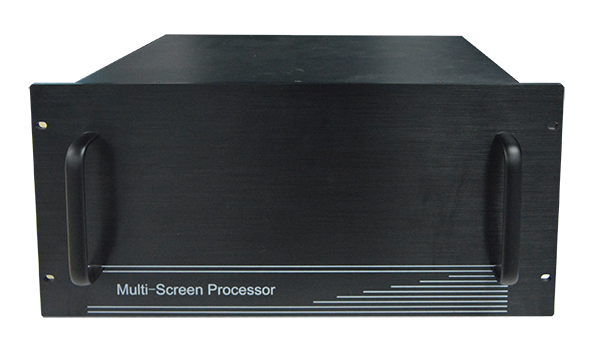

该产品是一款支持4K分辨率输入和音视频信号切换的拼接处理器，能够将图像在屏幕上任意拼接、开窗、漫游、叠加显示。采用纯硬件FPGA架构，保证设备能够7x24小时稳定工作；采用模块化设计方式，涵盖了3U、5U、8U、14U四种机箱规格，支持HDMI/HDMI 4K30/DP 4K60/DVI/VGA/SDI/CVBS/HDBaseT/IP解码/纯音频信号输入，以及HDMI/DVI/SDI/纯音频信号输出。支持4K分辨率信号输入，满足超高分点对点显示应用，支持HDMI内嵌音视频信号同步切换，以及独立音频信号切换。产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程，电视教学、指挥控制中心等场合。
功能特性：
Ø 采用全硬件一体化设计，无任何PC模块，不会出现系统崩溃、病毒、死机等不良现象；
Ø 采用模块化结构，输入模块、输出模块、控制模块、电源模块，可对板卡进行任意插拔和更换，方便系统升级维护；
Ø 支持DVI、HDMI、VGA、SDI、HDBaseT、HDMI 4K30、DP 4K60、CVBS、IP、纯音频等多信号混合输入，以及DVI、HDMI、SDI、纯音频等多种信号输出；
Ø 所有接入的信号窗口均可在显示范围内任意移动、缩放、多画面、切换、叠加等，也可任意制定多种分屏、全屏、组合屏显示模式；
Ø 无缝切换，真正意义上实现输入信号“0”秒切换，信号切换过程无黑场困扰，无卡顿、信号无缝实时切换，切换效果更加流畅；
Ø 支持4K信号的采集，实现更大分辨率的图像上墙，点对点显示，可完美兼容NVIDIA与AMD显卡，实现GIS，SCADA等超大分辨率数据可视化显示方案；
Ø 支持音频切换功能，2K HDMI输入卡支持内嵌音频输入，通过纯音频输出卡分离输出，并支持独立音频输入和输出功能；
Ø 支持场景快速调用，支持将多种图像显示模式保存为场景，快速调用；
Ø 支持IOS，Android手机平板实现APP控制大屏开关机，场景无缝切换。
系统结构：
拼接处理器用于图像信号的接入、处理、显示及控制功能，信号源用于给系统提供可显示的信号，包括电脑、播放盒、摄像头等，信号源的数据通过分配、传输、切换等中间环节，最终输出到液晶拼接屏上显示。
拼接处理器是大屏幕显示系统的控制核心，负责将信号源的图像按照用户要求送到输出的大屏上，并通过系统中的控制服务器对整个系统进行有效管理。
技术优势：
Ø 纯硬件架构
拼接处理器采用纯硬件架构，核心为大规模的FPGA阵列，区别于PC架构的处理器，无系统崩溃、中病毒风险；
Ø 多种可选机箱规格

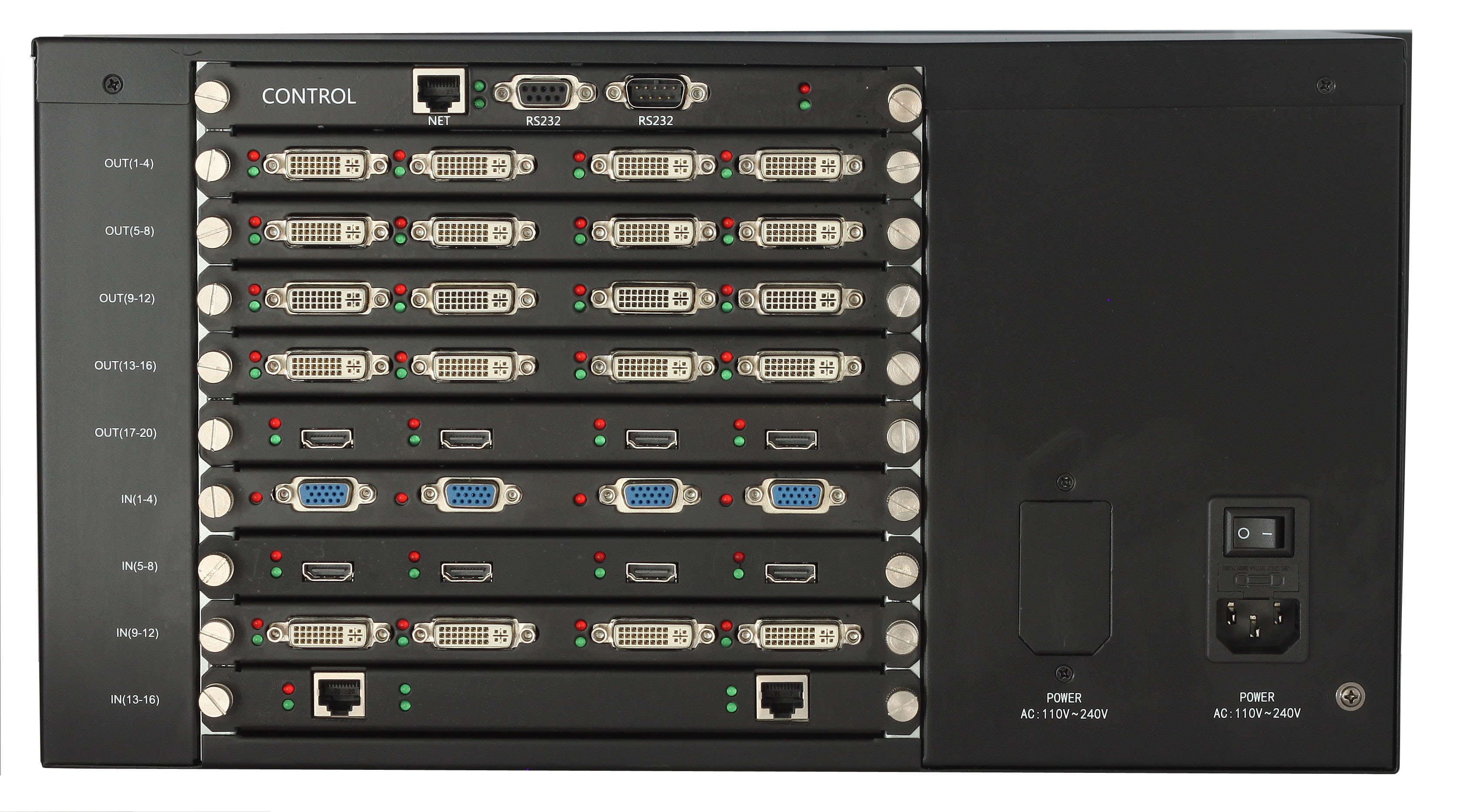

采用专业的机箱结构设计，针对不同的输入、输出信号类型及数量制定机箱规格，目前支持3U、5U、8U、14U四种机箱规格；
Ø 模块化设计
输入卡、输出卡、回显卡、控制卡等均采用模块化设计，更换更加灵活方便，减轻现场的维护工作;
Ø 多种图像显示效果
支持输入信号在屏幕任意位置开窗、叠加、漫游，实现单屏分割、多屏拼接、跨屏显示以及画中画等多种显示效果，单屏支持开2/4个窗口；
Ø 信号预监回显功能
支持选配预监回显卡，实现输入信号预览功能，可在切换信号前即可对信号预览，有效地检测信号是否正常，同时可以在软件中观看大屏实时回显的画面；
Ø 信号无缝切换
无缝切换，实现输入信号“0”秒切换，信号切换过程无黑场困扰，无卡顿、信号无缝实时切换，切换效果更加流畅；
Ø 丰富的接口配置
支持DVI、HDMI、VGA、HD-SDI、HDBaseT、HDMI 4K30、DP 4K60、CVBS、IP、纯音频等多信号混合输入，以及DVI、HDMI、SDI、HDBaseT、纯音频等多种信号输出，无需接头或者转接线材；
Ø IP流实时解码
IP流实时解码，支持H.265/H.264标准IPC解码，支持标准ONVIF、RTSP等网络流媒体协议接入，可兼容市面主流品牌网络摄像机（IPC）、NVR、视频流媒体服务器等，单网口最大支持16路1080p/32路720P/64路D1同时解码；
Ø 4K超清信号处理
支持HDMI/DP 4K60分辨率信号的采集，并进行无压缩处理，实现更大分辨率的图像上墙，点对点显示；
Ø 音频切换功能
支持音频切换功能，2K HDMI输入卡支持内嵌音频输入，通过纯音频输出卡分离输出，并支持独立音频输入以及输出功能；
Ø 屏幕分组控制
支持输出分组，单台设备支持多达8个分组屏幕控制，每个屏组行列数和分辨率支持自定义，多组屏幕集中管理独立操作，便于对多套显控系统进行集中管控；
Ø 自定义输出分辨率
每个输出接口均支持自定义输出有效分辨率，可以直接对接LED发送卡，支持小间距LED屏拼接，单个输出口分辨率横向最大2048点，纵向最大1920点，单个输出口带载最大207万点；
Ø 信号状态可视化
支持输入信号自检测功能，实时检测当前设备的工作状态，无需开窗操作即可依靠信号指示灯快速判断设备接入状态是否正常；
Ø 信号裁剪功能
设备可对输入信号进行去黑边、裁切功能，使得对画面的控制方法更加丰富多样，可以完美解决前端信号产生的黑边问题，或者对信号进行局部放大；
Ø 色彩调节功能
支持调节信号源颜色、亮度等参数调整，解决前端信号色彩还原度问题；
支持TCP/IP网络、RS232串口进行控制，支持APP控制场景切换和大屏开关机，支持第三方设备对其进行控制；
Ø 设备无人值守
支持实时监测设备电压、电流等电气信息，支持选配电源模块1+1冗余备份，确保设备7x24小时连续运行，可满足用户无人值守等特殊需求。
规格参数：
拼接处理器规格参数 |
规格 | 3U机箱 | 5U机箱 | 8U机箱 | 14U机箱 |
输入槽位 | 3/2 | 4 | 10 | 18 |
输出槽位 | 2/3 | 5 | 9 | 18 |
最大输入端口数量 | 12/8 | 16 | 40 | 72 |
最大输出端口数量 | 8/12 | 20 | 36 | 72 |
输入板卡 | HDMI输入板卡: 1.单卡支持4路HDMI输入（HDMI Type A 19pin 母座）； 2.HDMI输入兼容HDMI1.3和DVI1.0协议标准，支持HDCP1.4，最大支持1920x1080@60Hz分辨率，并向下兼容其他标准分辨率； 3.支持HDMI内嵌音频输入，选配音频输出卡，可以将HDMI内嵌音频分离输出。 |
纯音频输入板卡: 1.单卡支持4路3.5mm+4路3.81mm凤凰端子音频输入，3.5mm和凤凰端子接口为复用接口，二选一使用； 2.支持LPCM 2.0CH音频格式。 |
4K30 输入板卡： 1.单卡支持2路HDMI1.4输入（HDMI Type A 19pin 母座）、2路DP1.1输入（20pin Full Size DisplayPort母座），HDMI和DP为复用接口，二选一使用； 2.HDMI输入兼容HDMI1.4和DVI1.0协议标准，支持HDCP1.4，最大支持3840x2160@30Hz分辨率，并向下兼容其他标准分辨率。 |
4K60 输入板卡： 1.单卡支持2路HDMI2.0输入（HDMI Type A 19pin 母座）、2路DP1.2输入（20pin Full Size DisplayPort母座），HDMI和DP为复用接口，二选一使用； 2.HDMI输入兼容HDMI2.0和DVI1.0协议标准，支持HDCP2.2，最大支持3840x2160@60Hz分辨率，并向下兼容其他标准分辨率。 |
HDBaseT输入板卡： 1.单卡支持4路HDBaseT输入（8pin RJ45母座）； 2.1920x1080@60Hz分辨率，并向下兼容其他标准分辨率； 3.通过CAT6类网线最远可传输70米，需配合HDBaseT发送盒使用 |
DVI输入板卡： 1.单卡支持4路DVI输入（24+5pin DVI-I母座），DVI-D纯数字信号输入； 2.DVI输入兼容HDMI1.3和DVI1.0协议标准，最大支持1920x1080@60Hz分辨率，并向下兼容其他标准分辨率。 |
VGA输入板卡： 1.单卡支持4路VGA输入（15pin D-sub母座）； 2.1920x1080@60Hz分辨率，并向下兼容其他标准分辨率。 |
CVBS输入板卡: 1.单卡支持2路DB15输入（15pin D-sub母座），可选半卡1路输入； 2.每路输入接口配合1拖8辫子线，可以接入8路CVBS信号 3.NTSC/PAL制式自适应。 |
SDI输入板卡： 1.单卡支持4路SDI输入，4路SDI环出（BNC母座）； 2.兼容SD-SDI、HD-SDI、3G-SDI，最大支持1920x1080@60Hz分辨率。 |
1路IP解码输入板卡： 1.单卡支持1路IP输入（8pin RJ45母座）； 2.支持H.265/H.264标准，支持标准ONVIF协议，支持标准RTSP流解码； 3.单卡支持4路1080p/8路720P/16路D1视频同时解码显示； 4.单卡支持开4个窗口，每个窗口可以做1/4/画面分割显示。 |
1路IP解码输入板卡： 1.单卡支持1路IP输入（8pin RJ45母座）； 2.支持H.265/H.264标准，支持标准ONVIF协议，支持标准RTSP流解码； 3.单卡支持16路1080p/32路720P/64路D1视频同时解码显示； 4.单卡支持开4个窗口，每个窗口可以做1/4/9/16画面分割显示。 |
2路IP解码输入板卡： 1.单卡支持2路IP输入（8pin RJ45母座）； 2.支持H.265/H.264标准，支持标准ONVIF协议，支持标准RTSP流解码； 3.单卡支持32路1080p/64路720P/128路D1视频同时解码显示； 4.单卡支持开8个窗口，每个窗口可以做1/4/9/16画面分割显示。 |
输出板卡 | 两窗HDMI输出板卡： 1.支持4路HDMI输出（HDMI Type A 19pin 母座）； 2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz；； 3.单个输出口支持开2个2K信号窗口。 |
四窗HDMI输出板卡： 1.支持2路HDMI输出（HDMI Type A 19pin 母座）； 2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz；； 3.单个输出口支持开4个2K信号窗口。 |
两窗DVI输出板卡： 1.支持4路DVI输出（24+5pin DVI-I母座），通过转接头可转VGA信号输出； 2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz； 3.单个输出口支持开2个2K信号窗口。 |
四窗DVI输出板卡： 1.支持2路DVI输出（24+5pin DVI-I母座），通过转接头可转VGA信号输出； 2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz； 3.单个输出口支持开4个2K信号窗口。 |
两窗SDI输出板卡： 1.支持4路SDI输出（BNC母座）； 2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz； 3.单个输出口支持开2个2K信号窗口。 |
四窗SDI输出板卡： 1.支持2路SDI输出（BNC母座）； 2.支持固定分辨率输出，输出分辨率支持800*600---1920*1080@60Hz； 3.单个输出口支持开4个2K信号窗口。 |
音频输出板卡： 1.支持4路3.5mm+4路3.81mm凤凰端子音频输出，3.5mm和凤凰端子接口为复用接口，二选一使用； 2.支持LPCM 2.0CH音频格式； 3、支持HDMI输入卡内嵌音频（2K输入卡）以及音频输入卡音频信号输出。 |
回显卡 | 1路RJ45 1000M以太网口。单卡支持同时预览16路输入信号源内容（4K输入源不支持预览和回显） |
最大图层数 | 单个输出口2/4个图层，单输出卡共享8个图层 |
控制卡 | 支持1路RJ45以太网口(10/100M自适应)、1路RS232串口输入(DB9母)，1路RS232串口输出(DB9公) |
工作温度 | -0℃——45℃ |
工作湿度 | 5%RH—80%RH，无冷凝 |
储存温度 | -10℃——60℃ |
储存湿度 | 5%RH—95%RH，无冷凝 |
电源 | 100VAC～240VAC，50/60Hz |
功率 | 100W（3U机箱） | 150W（5U机箱） | 300W（8U机箱） | 900W（14U机箱） |
尺寸（mm） | 484 x 322 x 122 | 484 x 288 x 220 | 484 x 302 x 356 | 484 x 314 x 650 |
