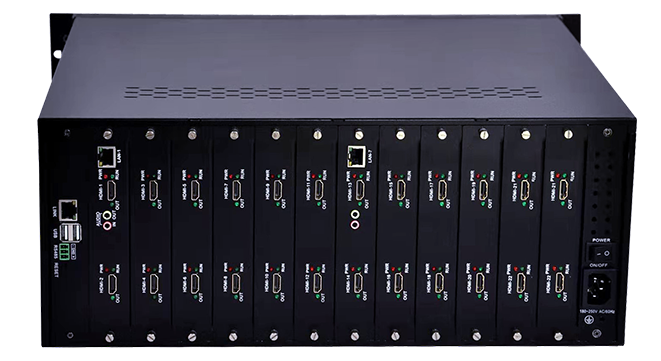

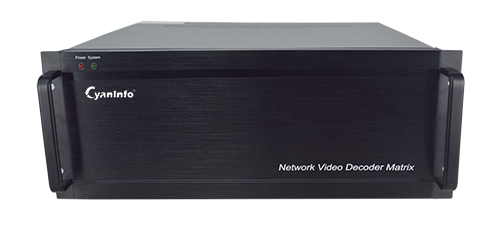

CH-6000系列网络解码矩阵
产品型号:
—— 产品介绍 ——

    该款网络解码矩阵采用最新的安防专用编解码芯片,专为H.265/H.264标准及4K超高清编解码而设计,产品采用嵌入式LINUX架构,保障系统的稳定运行,采用模块化设计,可以在大型、超大型数字安防监控系统中实现解码、拼接、分割等功能,为工程项目最大程度解决大数据数字化监控系统提供解码上墙及多信号输入编码等提供一站式解决方案。


功能特性:

1. 设备采用模块化结构设计,一台设备可根据需求由多模块装配而成,支持1U(4路输出)/2U(12路输出)/4U(24路输出)/8U(48路输出)四种机箱规格可选,支持定制更大规格机箱;

2. 支持选配HDMI输入,最大支持1080P60Hz/4K30Hz分辨率输入;

3. 通过ONVIF或RTSP、RTMP等标准协议,支持不同品牌不同分辨率的网络摄像机接入;

4. 单个模块支持1路4K/6路1080P/9路720P/25路D1视频解码;

5. 支持800W、500W、300W、200W、130W等标准视频解码;

6. 单个模块支持1路HDMI1.4输出,最大支持3840×2160@30分辨率输出;

7. 支持网络摄像机声音及3.5mm外接音频输入及输出;

8. 单屏支持1、4、9、16、25画面分割以及自定义分割模式,支持自带拼接功能;

9. 支持开窗、漫游、画中画功能,单屏支持叠加一个漫游窗口,窗口大小和位置可任意设置;

10. 可手动添加和自动搜索网络摄像机的IP地址,单机免费接入的IPC数量没有限制;

11. 支持多网段解码,默认支持10个网段同时解码,可定制更多网段开放解码;

12. 支持字符叠加功能,可对网络摄像机编辑相应的地域信息或名称;

13. 支持矢量LED字幕功能,字幕内容、大小、颜色、滚动方式可定义;

14. 支持云台控制,可通过键盘或浏览器控制前端球机PTZ放大、缩小、位置移动;

15. 支持电脑端谷歌浏览器以及客户端软件控制;

16. 支持安卓手机/平板APP控制信号切换、多屏拼接、屏幕分割模式切换等;

17. 支持模拟和网络键盘控制摄像头信号切换;

18. 支持预案模式设置、模式自动或手动切换调用;

19. 支持视频源按时间段、时间间隔的方式在单个或多个窗口上轮巡;

20. 支持多台设备级联扩展屏幕,级联时支持跨服务器屏幕全屏放大显示;

21. 多用户权限管理,分普通用户和管理员用户权限,并可以自定义每个用户的操作权限;

22. 内嵌数据库,对用户设置好的参数和视频可导出和导入。



系统结构:

     网络解码矩阵是用于图像信号的接入、处理、切换以及控制的专业视频处理设备,信号源用于给系统提供可显示的高清内容,包括网络摄像机、硬盘录像机、编码器、电脑等,信号源的数据通过分配、传输、解码、处理、切换等中间环节,最终输出到液晶拼接屏上显示。




规格参数:


网络解码矩阵规格参数

规格

1U机箱

2U机箱

4U机箱

8U机箱

槽位

4

12

24

48

HDMI输出

4

5-12

13-24

25-48

HDMI输入(选配)

最大1

最大11

最大22

最大44

网口输入

1

1

2

3-4

尺寸(mm

483 x 400 x 45

483x 400 x 90

483 x 400 x 180

483x400 x 356

解码格式

H.265H.264

模块

HDMI输出

单个模块1HDMI2.0输出(支持4K/1080/720,帧率可调)

解码能力

单个模块14K/61080p/9720p/25D1/36CIF

HDMI输入

单个模块1HDMI输入,有支持4K30(只兼容4K30/1080P分辨率输入)和1080P(兼容各种分辨率,最大支持1080P分辨率)两种输入卡

音频接口

支持网络摄像机声音及3.5mm外接输入及输出

网口

10/100/1000Mbps自适应接入,RJ45母头,1个网口可以接入12块屏的网络信号

设备

RS485接口

1RS485,GND:接地,+data+,-:data-,连接控制键盘

USB接口

2USB2.0(暂无功能定义)

LINK网口

RJ45母接口,用于多设备级联扩展

功率

每个模块12W

湿度

储存、使用湿度:10% ~ 90%

温度

储存、使用温度: -20~ +70
