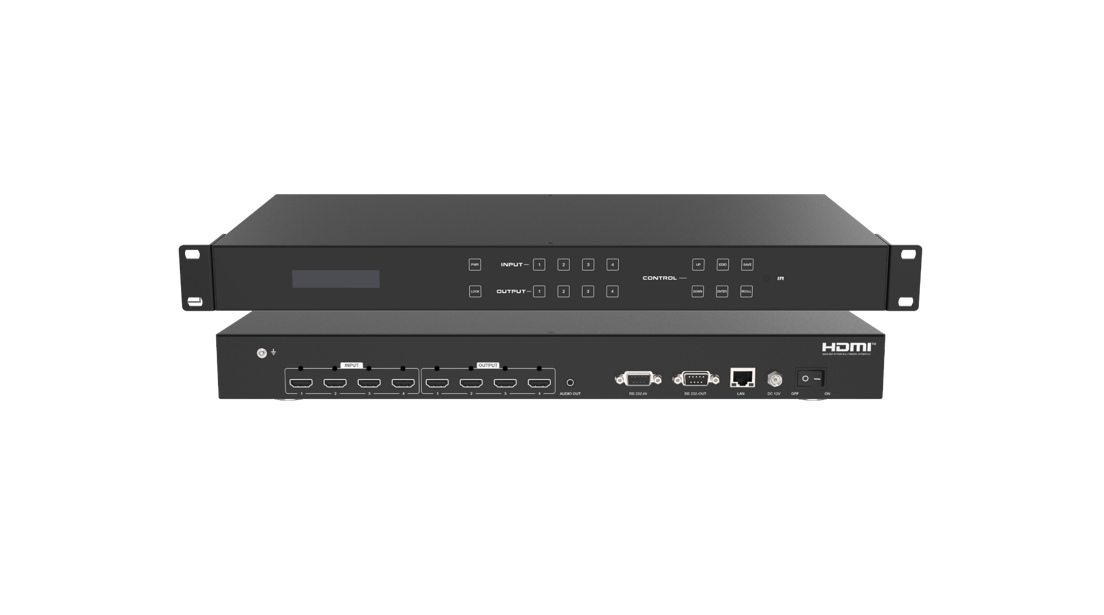

C3系列-2k一体无缝HDMI矩阵是我司倾力打造的新一代高清无缝HDMI矩阵；支持HDMI1.4b、HDCP1.4标准，分辨率可达4096x2160@30Hz、1920x1200@60Hz，向下兼容常规分辨率，支持1路3.5mm音频解嵌输出，支持音视频同步切换；支持无缝和直通切换模式；输出自带拼接功能，实现4块/8块屏以内任意组合拼接；采用可视化触控按键，支持两键式快捷切换信号，支持鸿蒙、麒麟、安卓、苹果、Windows等系统WEB浏览器控制方式；适用于会议室、报告厅、多功能厅、多媒体教室等应用场景。

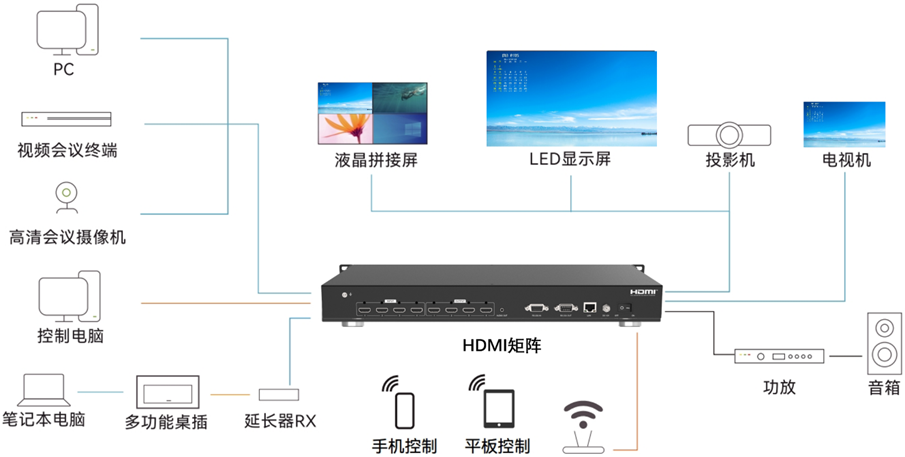

系统结构：
HDMI矩阵是一款专业用于音视频信号的接入、处理、切换、及输出控制的设备，信号源设备用于给矩阵提供音视频信号，包括电脑、机顶盒、蓝光DVD等，信号源的视频信号通过矩阵切换给显示屏显示，音频信号切换给音频系统播放。
功能特性：
1. 4K超高清输入输出
a) 支持4进4出、8进8出，设备支持HDMI1.4b协议版本，每个通道均支持4096x2160@30Hz、1920x1200@60Hz等分辨率；
2. HDMI音频解嵌同步输出
a) 支持HDMI内嵌音频输入和输出，支持1路3.5mm音频解嵌输出（同步HDMI OUT4音频），支持音视频信号同步切换；
3. 无缝切换
a) 支持无缝切换模式，其中2K分辨率为无损无缝切换，4K30分辨率为有损无缝切换，确保信号切换过程中画面无黑屏、蓝屏或闪烁等过渡状态；
4. 直通切换
a) 支持直通有缝切换模式，最大支持4K30分辨率无损直通有缝切换；
5. 自带拼接功能
a) 输出自带拼接功能，实现多路输出拼接显示一个大画面，实现电视拼接墙应用；
6. 输出分辨率可调节
a) 每路输出接口均支持单独设定不同分辨率输出，可以适配不同比例和分辨率的显示设备，确保图像满屏显示；
7. HDMI/DVI输出格式切换
a) 每路输出均支持单独设置HDMI和DVI输出格式切换，以适配现场DVI格式显示屏；
8. 输出色彩调节
a) 每路输出接口均支持单独调节亮度和对比度；
9. WEB控制
a) 支持鸿蒙、麒麟、安卓、苹果、Windows等平台控制管理，无需安装任何客户端和插件，通过WEB浏览器即可控制管理HDMI矩阵；
10. 简易中控功能
a) 支持32个可编辑的中控按钮，可以自定义中控按钮对外发送的命令和波特率，通过RS232输出联控周边设备；
11. 可视化按键
a) 采用可视化触控按键，首创两键式切换操作，只需按输入键再按输出键即可实现信号快速切换，按键灯可以指示输入输出通道信号切换状态，方便前期信号调试和后期维护；
12. LCD显示屏
a) 前面板LCD显示屏能够实时显示矩阵信号切换状态及系统配置；
13. 多种控制方式
a) 支持RS-232、TCP/IP、 可视化触控按键、遥控器、上位机软件、WEB等控制方式；
14. 场景保存和切换功能
a) 支持预存多达16组场景，支持场景手动切换和自动定时轮巡，场景切换时无黑场；
15. 智能EDID管理
a) 支持多种内置EDID数据，并支持现场读取后端显示设备的EDID数据已经导入EDID配置文件，更好适应现场多样化的显示设备，避免出现因兼容性导致不出图像等问题；
16. HDCP
a) 每一路输入都支持HDCP1.4，支持正版蓝光DVD、机顶盒等加密高清信号源设备；
17. ESD静电防护设计
a) 采用ESD静电防护设计，IEC 61000-4-2: ±8kV ( 空气放电 ) ，±4kV ( 接触放电 )，有效地避免了静电对设备的干扰及损害；
18. 航空式螺旋电源接口
a) 采用航空式螺旋电源接口，为电源的稳定性保驾护航。
规格参数：
型号 | C3-HDMI0404S | C3-HDMI0808S |
HDMI兼容 | HDMI 1.4b、HDCP1.4 |
视频带宽 | 10.2Gbps |
视频分辨率 | 4096x2160@30Hz 、3840x2160@30Hz、1920x1200@60Hz、1920x1080@60Hz，向下兼容常规分辨率 |
颜色空间 | RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0 |
颜色深度 | 8/10/12bit |
红外电平 | 5Vp-p |
红外频率 | 宽频 20K-60KHz |
音频格式 | HDMI输入输出：LPCM 2.0, LPCM 5.1，LPCM 7.1，Dolby 2.0, Dolby 5.1, Dolby Digital Plus, DTS 2.0, DTS 5.1 模拟音频输出：PCM 2.0 |
静电保护 | IEC 61000-4-2: ±8kV ( 空气放电 ) ，±4kV ( 接触放电 ) |
输入接口 | 4 x INPUT [HDMI Type A, 19-pin母口] | 8 x INPUT [HDMI Type A, 19-pin母口] |
输出接口 | 4 x OUTPUT [HDMI Type A, 19-pin母口] 1 x AUDIO OUT [3.5mm Stereo Mini-jack] （同步HDMI OUT4音频） | 8 x OUTPUT [HDMI Type A, 19-pin母口] 1 x AUDIO OUT [3.5mm Stereo Mini-jack] （同步HDMI OUT4音频） |
控制接口 | 1 x IR（前面板红外接收窗） 1 x RS 232-IN [D-Sub 9，母口] 1 x RS 232-OUT [D-Sub 9，公口] 1 x LAN [RJ45] |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 440mm (长) × 200.5mm (宽) × 44mm (高) | 440mm(长)×200.5mm(宽)×44mm(高) |
重量 | 2.14kg | 2.35kg |
供电电源 | 外置电源适配器，输入：AC 100~240V 50/60Hz，输出：DC 12V/1A |
电源功耗 | 4.2W (Max) |
操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
相对湿度 | 20~90% RH (无凝结) |
传输距离 | 4K30分辨率：10米；1080P60Hz分辨率：15米（建议选用AWG26 HDMI线） |
