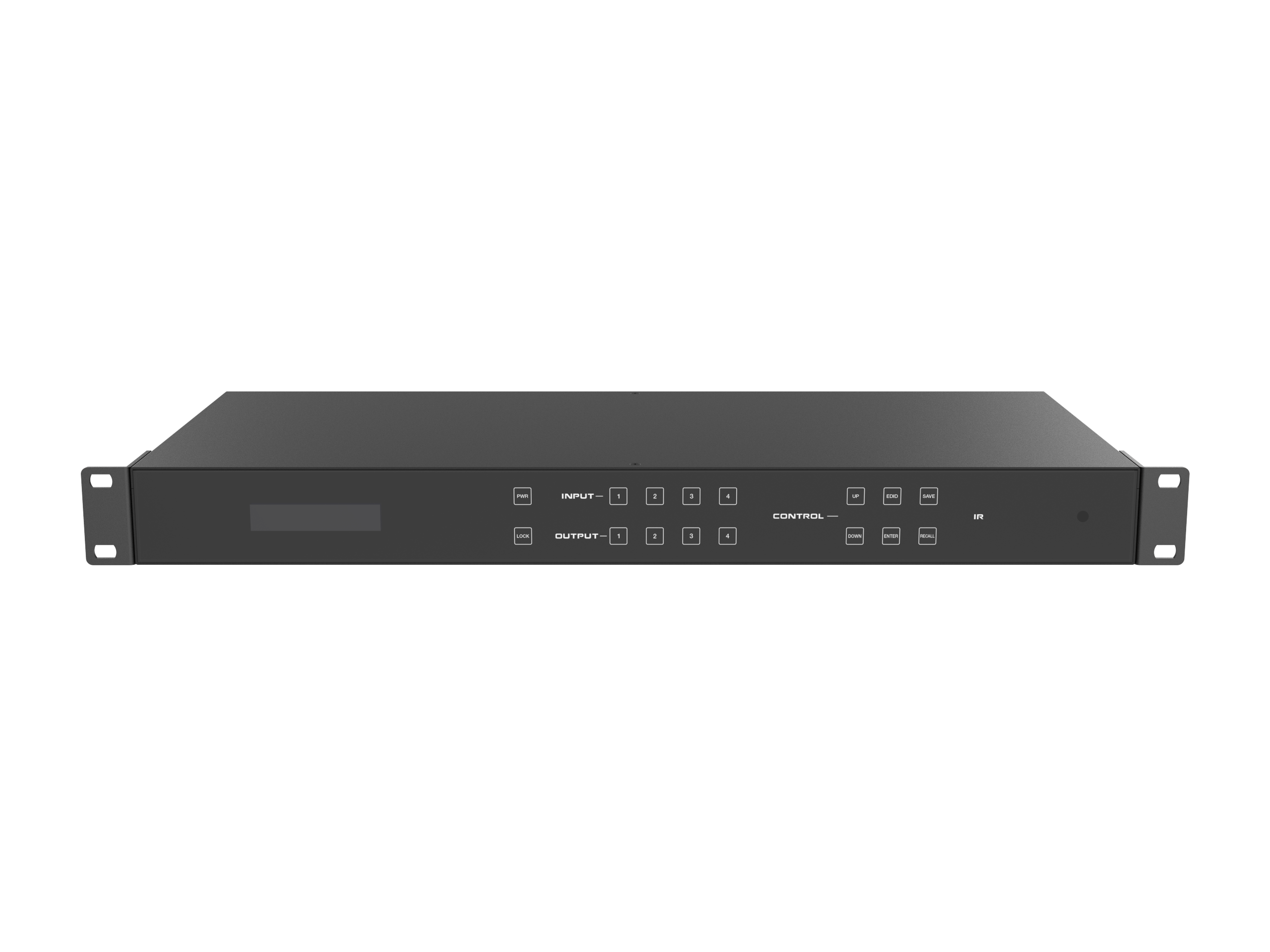

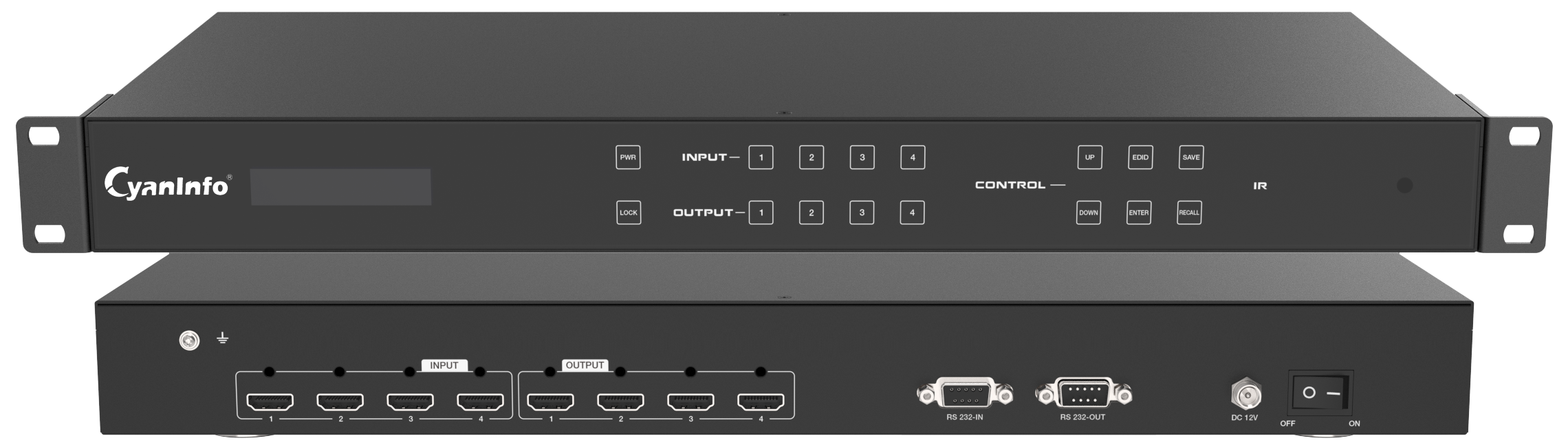

C3系列是青象信息打造的一款支持2K分辨率的高清HDMI矩阵，涵盖了4进4出、8进8出、8进16出、16进16出四种规格；支持HDMI1.3标准，分辨率可达1920x1080@60Hz；采用可视化触控按键，支持两键式快捷切换；支持HDCP，支持EDID管理和学习；支持音视频同步切换。适用于会议室、指挥中心、多媒体室等应用场景。

系统结构：

    C3系列HDMI矩阵是用于图像信号的接入、处理、切换、显示及控制的专业视频处理设备，信号源用于给系统提供可显示的高清内容，包括电脑、机顶盒、蓝光DVD等，信号源的数据通过分配、传输、切换等中间环节，最终输出到液晶拼接屏上显示。

技术参数：

Ø  高清输入输出

支持HDMI1.3协议版本，每个通道均支持1920x1080@60Hz分辨率；

Ø  音视频同步切换

支持内嵌音频，支持LPCM 7.1CH, 杜比True HD, 杜比数字+和DTS-HD Master Audio 传输，支持音视频信号同步切换；

Ø  两键式切换

采用首创的两键式切换操作，只需按输入键再按输出键即可实现信号快速切换和关闭；

Ø  可视化触控按键

采用可视化触控按键，按键灯可以指示输入输出通道信号切换状态，方便前期信号调试和后期维护；

Ø  LCD显示屏

前面板LCD显示屏能够实时显示矩阵信号切换状态及系统配置；

Ø  多种规格可选

采用标准的机架式机箱结构，针对不同的输入、输出信号数量，可以选配相应的规格，涵盖了4进4出、8进8出、8进16出、16进16出四种规格；

Ø  多种控制方式

支持可视化触控按键、RS-232、遥控器控制方式；

Ø  EDID管理

支持多种内置EDID数据，并支持现场读取后端显示设备的EDID数据，更好适应现场多样化的显示设备，提高兼容性，彻底杜绝无信号、图像显示异常等问题；

Ø  HDCP

每一路输入都支持HDCP，支持正版蓝光DVD、机顶盒等加密高清信号源设备；

Ø  ESD静电防护设计

采用ESD静电防护设计，能承受人体放电模式:  ± 8kV (气隙放电)，± 4kV (接触放电)，有效地避免了静电对设备的干扰及损害；

Ø  航空式螺旋电源接口

采用航空式螺旋电源接口，为电源的稳定性保驾护航。
